O superaquecedor de uma caldeira é um dos principais componentes de um sistema gerador de vapor, do sistema gerador de vapor quando o vapor é destinado a turbinas para geração de energia ou a processos industriais que exigem altas temperaturas. A função do superaquecedor é aumentar a temperatura do vapor saturado, transformando-o em vapor superaquecido, que é mais seco e contém maior energia térmica.

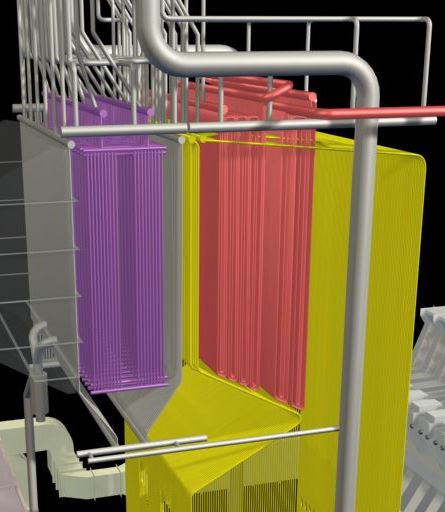

O superaquecedor é composto por feixes de tubos instalados na região de passagem dos gases quentes da combustão, por onde circula o vapor saturado produzido na caldeira. Esses gases transferem calor para o vapor, aumentando sua temperatura sem elevar a pressão.
O funcionamento do superaquecedor é baseado no princípio da troca térmica indireta. O vapor saturado proveniente do tambor da caldeira é direcionado para serpentinas metálicas expostas ao fluxo dos gases quentes da fornalha. Ao passar por esses tubos, o vapor absorve calor sensível e atinge temperaturas acima da temperatura do vapor saturado, tornando-se vapor superaquecido.
Segundo a Sociedade Brasileira de Automática (SBA), esses tubos podem ser lisos, aletados ou em serpentinas, dependendo da necessidade térmica e do tipo de combustível usado na caldeira. Essa configuração otimiza o contato entre o vapor e os gases, maximizando a eficiência da transferência de calor.
Em termos práticos, significa mais energia disponível no vapor e menos perda por condensação nas linhas de transporte, resultando em melhor desempenho do processo que utiliza do vapor de água e maior economia de combustível, por aumentar o aproveitamento térmico do vapor.
O superaquecedor é normalmente instalado na parte superior ou traseira da fornalha, em contato indireto com os gases quentes da combustão. Sua posição é estratégica, pois precisa receber calor suficiente para o superaquecimento sem comprometer a integridade dos tubos.
Entre os principais tipos, destacam-se:
Esses sistemas tubulares são geralmente fabricados em aço-liga de alta resistência, projetados para suportar temperaturas e pressão elevadas sem deformações.
O superaquecedor não é apenas um complemento da caldeira, ele é fundamental para o desempenho térmico e operacional do sistema. Entre seus principais benefícios estão:
Esses ganhos explicam por que o superaquecedor é considerado um componente-chave na eficiência energética industrial, especialmente em sistemas de grande porte.
O dessuperaquecedor é o componente responsável por controlar e reduzir a temperatura do vapor superaquecido, quando necessário. Ele atua como um regulador térmico. Injeta pequenas quantidades de água em forma de névoa no vapor, diminuindo sua temperatura até o nível ideal de operação.
Esse controle é super importante para sistemas que exigem faixas de temperaturas específicas, como turbina a vapor, plantas químicas, refinarias e papel e celulose, já que evita superaquecimento excessivo que possa comprometer a integridade dos equipamentos.

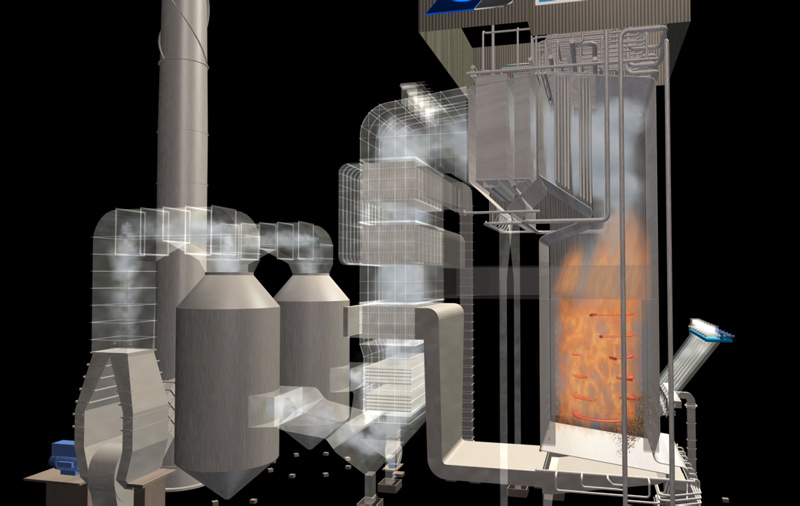

Nas caldeiras aquatubulares, o superaquecedor tem um papel ainda mais estratégico. Segundo estudo técnico, essas caldeiras utilizam tubos de pequeno diâmetro com grande área de troca térmica, o que permite um controle mais preciso da temperatura do vapor. Nesses sistemas, o superaquecedor é integrado ao circuito de gases da fornalha, assegurando que o vapor atinja a temperatura ideal antes de seguir para a linha de consumo.
Essa configuração é amplamente usada em usinas termelétricas, indústrias sucroenergéticas e petroquímicas, onde a confiabilidade do vapor contribui para a produtividade.
O superaquecedor trabalha sob condições extremas de temperatura, o que exige inspeções regulares e manutenção preventiva.
A limpeza das superfícies tubulares, o monitoramento de incrustações e a verificação de integridade estrutural são práticas recomendadas por órgãos técnicos, como o IBP – Instituto Brasileiro de Petróleo e Gás, em seu Guia de Inspeção de Caldeiras (2020).
Esses cuidados evitam falhas por superaquecimento localizado, corrosão e redução da eficiência térmica. Além disso, sensores de temperatura e válvulas de alívio devem ser calibrados periodicamente para garantir segurança no sistema.
Como vimos até aqui, o superaquecedor é o coração térmico de uma caldeira industrial eficiente. Ele amplia a performance energética, reduz perdas e contribui diretamente para a sustentabilidade das operações industriais.
Ao incorporar tecnologias modernas e práticas de manutenção adequadas, empresas do setor industrial garantem processos mais seguros, econômicos e modernos.
