Caldeiras industriais: principais tipos e manutenção recomendada

As caldeiras estão presentes em praticamente todos os setores produtivos, elas são peças-chave no fornecimento contínuo de calor e energia térmica em processos industriais. Essas estruturas geram vapor, aquecem fluidos e mantém sistemas operando sob altas temperaturas, sendo indispensáveis na rotina de fábricas, usinas e refinarias.

Neste artigo, você vai entender quais são os principais tipos de caldeiras industriais, como funcionam e quais cuidados são indispensáveis para garantir segurança e eficiência. Vamos explorar ainda as boas práticas de manutenção, os tipos de inspeção recomendados e como escolher a caldeira ideal para sua operação.

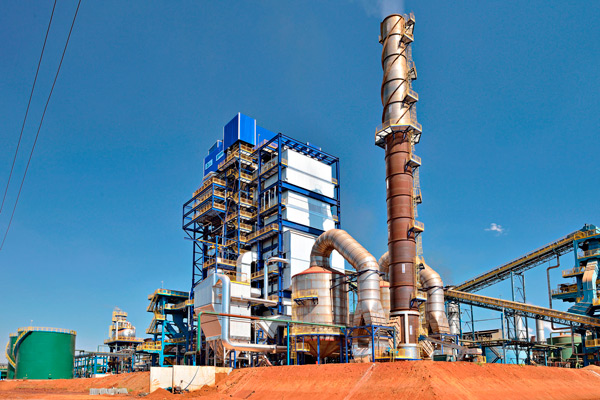

O que é uma caldeira industrial?

Uma caldeira industrial é um equipamento térmico projetado para gerar e acumular vapor sob pressão superior à atmosférica. Esse vapor é utilizado como fonte de energia térmica em diferentes processos industriais: aquecimento de fluidos, esterilização de materiais, geração de eletricidade ou acionamento de turbinas e prensas.

De maneira simplificada, pode-se dizer que a função da caldeira é transformar energia em vapor de água, oferecendo eficiência energética e potência térmica controlada para aplicações industriais.

A NR-13 define as caldeiras a vapor como equipamentos “destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia”.

Principais componentes de uma caldeira industrial

As caldeiras são sistemas complexos compostos por diversos componentes que trabalham de forma integrada. A seguir, destacamos os principais:

Componente	Função principal
Queimador	Inicia o processo de combustão ao misturar o combustível com o ar e gerar calor.
Câmara de combustão	Onde ocorre a queima do combustível. Produz o calor que será transferido à água.
Trocador de calor	Transfere o calor da queima para a água, sem contato direto entre os fluidos.
Tubos ou serpentinas	Canalizam a água ou o vapor através das zonas de aquecimento.
Tambor (drum)	Armazena água e vapor, separando as fases e permitindo o controle do nível.
Superaquecedor	Aumenta a temperatura do vapor sem elevar sua pressão, melhorando sua eficiência.
Economizador	Recupera calor dos gases de exaustão para pré-aquecer a água de alimentação.
Válvula de segurança	Libera o excesso de pressão automaticamente para evitar riscos de explosão.
Indicador de nível	Mostra visualmente a quantidade de água no interior da caldeira.
Controles e pressostatos	Regulam pressão, temperatura, mistura ar/combustível e segurança operacional.
Sistemas de circulação	Garantem o fluxo contínuo de água e vapor por meio de bombas ou circulação natural.
Chaminé	Expulsa os gases de combustão para o ambiente de forma segura.
Refratários	Materiais resistentes ao calor, usados para isolar e proteger a estrutura interna.

Como funciona uma caldeira industrial?

A caldeira industrial gera energia a partir da conversão de água em vapor sob alta pressão e temperatura. Esse vapor é utilizado como força motriz ou como fonte de calor para os processos industriais.

O funcionamento de uma caldeira é baseado em princípios da termodinâmica e transferência de calor, envolvendo três etapas fundamentais: combustão, troca térmica e circulação de fluidos.

Etapas do funcionamento da caldeira

1. Combustão: Esse é o início do processo térmico, e tudo começa no queimador, onde um combustível (como gás natural, óleo ou biomassa) é misturado com ar e inflamado. A caldeira gera energia a partir dessa reação química, liberando calor intenso dentro da câmara de combustão.
2. Aquecimento da água: O calor gerado na câmara de combustão aquece as superfícies metálicas internas da caldeira (tubos ou paredes). O aquecimento acontece quando esse calor é transferido, indiretamente, para a água que circula nos tubos ou reservatórios da caldeira.
3. Geração e acúmulo de vapor: À medida que a água absorve calor, sua temperatura se eleva até o ponto de ebulição e então ela começa a se transformar em vapor. Esse vapor pode ser saturado (úmido) ou superaquecido, dependendo da aplicação. Em aplicações industriais, o vapor superaquecido é o mais comum, pois tem maior eficiência energética e evita condensação nas linhas.
4. Distribuição e reaproveitamento do calor: O vapor gerado é direcionado para turbinas, trocadores de calor ou linhas de processo. Depois, ele condensa e retorna ao sistema, formando um ciclo fechado.

Quais são os tipos de caldeiras industriais?

Existem várias formas de classificar as caldeiras industriais: pelo tipo de combustível, pela orientação física, pela pressão de operação ou pelo método de circulação de água. Mas, do ponto de vista construtivo e operacional, destacam-se três tipos principais: caldeiras flamotubulares, aquotubulares e mistas.

Caldeira flamotubular

Nas caldeiras flamotubulares, os gases quentes da combustão percorrem o interior de tubos que estão mergulhados em um grande reservatório de água. A água, ao redor desses tubos, aquece e se transforma em vapor.

O queimador, instalado na parte frontal, injeta a chama dentro da fornalha (geralmente integrada ao corpo da caldeira). Os gases quentes fazem múltiplas passagens por tubos imersos em água. O vapor gerado se acumula no topo do reservatório (tubulão).

Vantagens:

• Estrutura compacta
• Manutenção e limpeza mais simples
• Compatível com vários combustíveis
• Boa estabilidade térmica

Limitações:

• Baixa eficiência térmica em altas demandas
• Tempo de aquecimento inicial mais longo
• Menor capacidade de geração de vapor

Caldeiras flamotubulares podem ser encontradas em indústrias alimentícias e de bebidas, hospitais (esterilizadores e calefação), lavanderias industriais, pequenas termelétricas ou sistemas de cogeração mais simples.

Caldeira aquatubular

A caldeira aquotubular inverte a lógica da flamotubular: a água circula por dentro de tubos, enquanto os gases quentes passam externamente por essas tubulações. Durante seu funcionamento, a água circula entre tambores superiores e inferiores por tubos verticais que formam as chamadas paredes d’água. Ao absorver o calor dos gases, parte da água evapora e o vapor é separado no drum superior. Em muitos casos, o vapor é ainda superaquecido por trocadores localizados no caminho dos gases.

Vantagens:

• Suporta altas pressões e temperaturas
• Geração de vapor em grande escala
• Alta eficiência térmica
• Ideal para operar com diversos combustíveis, inclusive biomassa
• Longa vida útil, se bem mantida

Limitações:

• Custo de implantação mais elevado
• Exige tratamento rigoroso da água
• Mais sensível a falhas operacionais
• Requer equipe técnica qualificada

Suas aplicações mais comuns são em termelétricas e plantas de cogeração, refinarias, petroquímicas, papel e celulose, siderurgia, fertilizantes, indústrias pesadas, grandes parques industriais e plataformas offshore.

Caldeira mista

As caldeiras mistas ou híbridas unem elementos das duas anteriores: a água pode circular por tubos (como nas aquotubulares) e os gases também por dutos internos (como nas flamotubulares).

Nesse modelo, a combustão ocorre em uma fornalha revestida por paredes d’água (que captam o calor radiante). Em seguida, os gases percorrem passes convectivos que combinam tubos de fogo e de água.

Vantagens:

• Boa performance com biomassa ou resíduos sólidos
• Maior resistência ao calor intenso na fornalha
• Estrutura compacta

Limitações:

• Capacidade limitada de pressão e produção
• Não atende grandes demandas industriais
• Requer conhecimento técnico sobre ambos os sistemas

Caldeiras mistas podem ser encontradas em indústrias de madeira e serrarias, pequenas usinas com queima de cavaco ou lenha, estufas de secagem agrícola e pequenos sistemas com combustíveis de baixa qualidade.

Outros tipos e classificações de caldeiras industriais

Além das categorias acima, vale citar brevemente outros tipos de caldeiras encontradas no meio industrial:

• Caldeira elétrica: Utiliza resistências elétricas ou eletrodos para aquecer a água, sem combustão de combustível. Ideal para processos limpos, como em hospitais, laboratórios e indústrias farmacêuticas.
• Caldeiras de condensação: Modelo com economizador avançado que recupera o calor dos gases de exaustão a ponto de condensar a umidade presente nos gases.
• Caldeira de recuperação de calor (HRSG): Utiliza o calor residual de processos industriais ou turbinas a gás para gerar vapor sem queima direta de combustível.

Manutenção de caldeiras: por que é essencial

A manutenção de caldeiras industriais é um fator decisivo para garantir segurança operacional, eficiência energética e vida útil do equipamento. Por operarem sob alta pressão e temperatura, caldeiras mal conservadas representam riscos sérios, dentre eles: explosões, incêndios e paralisações de processos produtivos.

A negligência com as rotinas de manutenção também pode resultar em multas e interdição do equipamento, conforme estabelece a NR-13, norma que regulamenta a operação segura de caldeiras e vasos de pressão no Brasil.

Os benefícios de uma rotina de manutenção adequada

Manter a caldeira em dia traz vantagens concretas para a operação industrial:

• Mais segurança para operadores e instalações
• Menor consumo de combustível para gerar a mesma quantidade de vapor
• Redução de falhas e paradas não programadas
• Vida útil prolongada dos componentes
• Adequação às exigências legais, evitando penalizações



Tipos de manutenção recomendada

Para garantir o funcionamento ideal do equipamento, é fundamental adotar práticas combinadas de manutenção preventiva, corretiva e preditiva, conforme o perfil da operação.

Manutenção preventiva

A manutenção preventiva é aquela feita de forma planejada, antes que qualquer falha ocorra. Ela envolve inspeções regulares, ajustes, limpezas e testes que visam manter a caldeira operando dentro dos padrões de segurança e eficiência.

Quando fazer?

• Diariamente, semanalmente, mensalmente ou anualmente, conforme o cronograma da operação;
• Antes de períodos críticos de uso (exemplos: safras, produção sazonal);
• Após paradas prolongadas.

O que verificar?

• Acúmulo de fuligem e cinzas;
• Funcionamento de válvulas de segurança e controles;
• Vazamento de vapor ou água;
• Eficiência da combustão;
• Qualidade da água de alimentação.

Checklist de manutenção preventiva

Frequência	Itens a revisar
Diário	Purgas de fundo, visores de nível, pressão e temperatura, vazamentos.
Semanal	Teste da válvula de segurança, limpeza de queimadores e chaminé.
Mensal	Calibração de manômetros, testes de alarmes e controles.
Semestral	Limpeza de economizadores e trocadores, inspeção de isolamentos.
Anual	Inspeção geral com desmontagem, ultrassom nos tubos, teste hidrostático.

Manutenção corretiva

A manutenção corretiva é acionada quando a caldeira já apresenta algum problema, como vazamentos, falhas em bombas, rompimento de tubos ou falhas nos sistemas de controle.

Quando é inevitável

• Após falhas inesperadas que impedem o funcionamento seguro da caldeira;
• Quando não foi possível detectar o problema em fases anteriores;
• Quando há desgaste excessivo ou peças danificadas.

Riscos e custos associados

• Paradas não programadas na produção;
• Perda de eficiência energética;
• Risco de acidentes ou agravamento de danos;
• Custo elevado com peças, mão de obra emergencial e impacto logístico.

A manutenção corretiva deve ser exceção, nunca regra. Quanto mais a empresa investe na preventiva, menor a dependência da corretiva.

Manutenção preditiva

A manutenção preditiva vai além da rotina: ela utiliza tecnologia e dados para prever falhas antes que elas aconteçam, permitindo agir no momento ideal: nem cedo demais, nem tarde demais.

Como funciona

• Monitoramento contínuo por sensores e IoT;
• Análise de vibração, temperatura, pressão, gases de exaustão e qualidade da água;
• Uso de termografia, ultrassom e análise de espessura de tubos.

Benefícios

• Intervenções mais assertivas;
• Redução de desmontagens desnecessárias;
• Planejamento inteligente de trocas e reparos;
• Prolongamento da vida útil dos componentes.

Inspeção de caldeiras: o que diz a NR-13?

A NR-13 (Norma Regulamentadora nº 13) é a principal referência legal no Brasil para a operação segura de caldeiras a vapor. Estabelecida pelo Ministério do Trabalho, ela define os critérios mínimos para instalação, operação, manutenção e inspeção de caldeiras industriais, com foco na segurança dos trabalhadores e integridade das instalações.

O que a NR-13 exige?

• Operação exclusivamente por profissional habilitado, com treinamento específico em operação de caldeiras.
• Realização periódica de inspeções técnicas obrigatórias.
• Presença de dispositivos de segurança ativos e calibrados.
• Manutenção de toda a documentação técnica e registros de segurança atualizados.
• Sinalização da pressão máxima de trabalho permitida (PMTA), categoria da caldeira e nome dos responsáveis.

Tipos de inspeção obrigatória

A NR-13 determina que as caldeiras passem por inspeções técnicas, realizadas por profissional legalmente habilitado, normalmente um engenheiro mecânico. As principais são:

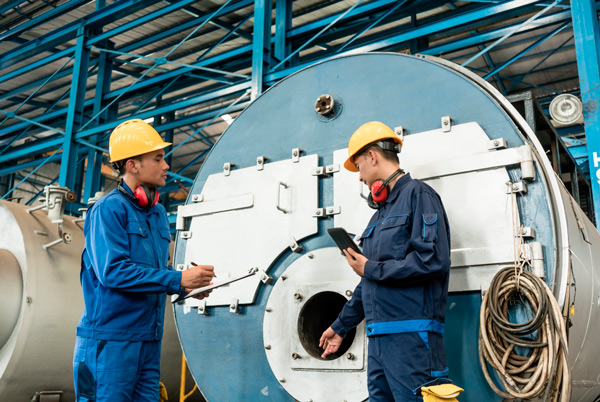

Inspeção visual (externa)

• Avalia o estado geral da caldeira em funcionamento.
• Verifica integridade da estrutura, presença de vazamentos, corrosão aparente, dispositivos de segurança, etc.

Inspeção interna

• Feita com a caldeira desligada e resfriada.
• Permite o acesso ao interior da caldeira para verificação direta de tambores, tubos, chapas, soldas e acúmulos de resíduos.
• Requer limpeza prévia e segurança total para acesso.

Ensaio hidrostático

• A caldeira é preenchida com água e pressurizada (1,5x PMTA).
• Serve para testar estanqueidade e resistência estrutural após reformas ou em inspeções periódicas.

Frequência das inspeções por categoria

A periodicidade das inspeções é definida de acordo com a categoria da caldeira, baseada na sua pressão de operação e volume:

Categoria	Características	Frequência da inspeção interna
A	Alta pressão (PMTA ≥ 19,6 bar)	A cada 12 meses
B	Média pressão	A cada 24 meses
C	Baixa pressão (PMTA ≤ 5,88 bar e volume ≤ 100L)	A cada 36 meses



Documentos obrigatórios

Toda caldeira deve possuir os seguintes registros atualizados no local de operação:

• Prontuário da caldeira (projeto, materiais, desenhos, certificados);
• Registro de segurança (livro ou sistema com histórico de inspeções, manutenções, calibrações, ocorrências);
• Manual de operação (em português, com instruções de operação, manutenção e emergência);
• Relatórios e laudos de inspeção técnica, assinados por engenheiro habilitado.

EPIs obrigatórios para operadores

Embora a NR-13 remeta à NR-6 sobre Equipamentos de Proteção Individual (EPI), recomenda-se que operadores e equipes de manutenção utilizem:

• Capacete de segurança;
• Óculos ou viseira facial;
• Protetores auriculares (ambientes ruidosos);
• Máscaras ou respiradores (para gases ou produtos químicos);
• Luvas térmicas ou nitrílicas (conforme atividade);
• Botas de segurança com solado antiderrapante;
• Macacão ou avental de proteção (contra calor e respingos).

Riscos da não conformidade

Ignorar a NR-13 pode trazer consequências sérias:

• Interdição imediata do equipamento;
• Multas elevadas (NR-28 define os cálculos);
• Responsabilização civil e criminal em caso de acidentes;
• Perda de produtividade por falhas ou paradas inesperadas.

Operar uma caldeira sem laudo válido ou com válvulas de segurança descalibradas é considerado risco grave e iminente, sujeito à ação imediata dos órgãos fiscalizadores.

Dicas práticas para aumentar a eficiência da caldeira

Melhorar a eficiência de uma caldeira industrial significa gerar mais vapor com menos combustível, reduzindo custos, consumo de energia e impactos ambientais. Com ajustes operacionais simples e estratégias inteligentes, é possível alcançar ganhos reais de desempenho térmico.

Ajuste fino da combustão

• Controle o excesso de ar: ajustar a relação ar/combustível evita perda de calor pela chaminé ou combustão incompleta.
• Use analisadores de gases para manter o teor de oxigênio ideal na exaustão (ex: 3% para gás natural, 15% para biomassa).
• Calibre os dampers e ventiladores periodicamente.

Combustão bem regulada = chama mais quente, menos fuligem e maior rendimento.

Use combustível adequado

• Biomassa: deve estar seca e limpa. Umidade alta consome energia para evaporar a própria água.
• Óleo combustível: mantenha a viscosidade ideal com pré-aquecimento.
• Gás: evite flutuações de pressão na linha de fornecimento.
• Nunca utilize combustíveis fora da especificação do projeto da caldeira.

Recupere calor sempre que possível

• Instale economizadores para aproveitar o calor dos gases de exaustão e pré-aquecer a água de alimentação.
• Use pré-aquecedores de ar para melhorar a combustão.
• Recupere calor das purgas ou do condensado sempre que possível.

Faça manutenção regular e limpezas periódicas

• Remova fuligem, cinzas e incrustações.
• Mantenha válvulas, queimadores e sensores em bom estado.
• Limpe trocadores de calor e superfícies internas regularmente.

Caldeira suja = menos troca de calor = mais combustível gasto.

Verifique o isolamento térmico

• Reforce mantas térmicas em caldeira, tubulações e válvulas.
• Substitua materiais danificados ou ausentes.

Retorne o condensado ao sistema

• Retornar condensado reduz o volume de água fria a ser aquecida e economiza energia e produtos químicos.
• Instale tanques deaeradores e sistemas de reaproveitamento.

Gerencie purgas com inteligência

• Evite purgas excessivas: elas descartam água quente e energia.
• Use sistemas automáticos baseados em condutividade para ajustar purgas com precisão.

Mantenha o refratário e as vedações em bom estado

• Inspecione e repare o revestimento interno da fornalha.
• Elimine vazamentos de vapor em válvulas, flanges e purgadores.

Automatize o controle da caldeira

• Implemente sistemas eletrônicos que modulam combustível, ar e nível de água em tempo real.
• Utilize sensores de temperatura, pressão e fluxo conectados a painéis de controle ou sistemas supervisórios.
• Considere inversores de frequência em sopradores e bombas para economizar energia elétrica.

Treine e capacite sua equipe

• Operadores bem treinados identificam perdas de eficiência antes que se tornem prejuízos.
• Faça treinamentos periódicos sobre:
  • Boas práticas de operação
  • Interpretação de indicadores
  • Procedimentos em caso de anomalias

Quer soluções industriais mais eficientes? Fale com a Zanini Renk

Há quase 50 anos, a Zanini Renk transforma energia em produtividade com soluções personalizadas em caldeiras de alta pressão. Já são mais de 500 caldeiras fornecidas para indústrias no Brasil e exterior, em setores como papel e celulose, mineração, siderurgia, química, petroquímica e açúcar e etanol.

As caldeiras Zanini são projetadas para operar com combustíveis sólidos, líquidos ou gasosos, incluindo tecnologias de queima como:

• Grelhas rotativas, pin-hole ou basculantes
• Leito fluidizado borbulhante ou circulante

Isso garante flexibilidade operacional, alto rendimento térmico e a melhor relação custo-benefício do mercado.

Se a sua indústria busca mais eficiência e performance energética, conte com quem é referência no setor. Fale com a Zanini Renk.
