As engrenagens são peças, geralmente metálicas, compostas por dentes que se encaixam de forma precisa aos dentes de outra engrenagem. Esse encaixe permite a transferência contínua de torque e rotação de maneira eficiente e controlada. Dependendo da forma, tamanho e disposição dessas engrenagens, é possível ajustar a relação entre força e velocidade dentro de uma máquina.
A função principal das engrenagens é transmitir movimento e potência de um componente a outro dentro de uma máquina. Em termos simples, podemos dizer que a engrenagem é o "elo" que conecta dois eixos rotativos, permitindo que um movimento se transforme em outro, seja ele mais rápido ou mais lento, conforme a necessidade do equipamento.
O princípio básico de funcionamento das engrenagens é simples, mas sua aplicação é essencial para o bom desempenho de equipamentos industriais. Quando corretamente dimensionadas, elas ajudam a otimizar o uso de energia e reduzir o esforço necessário para executar tarefas pesadas.

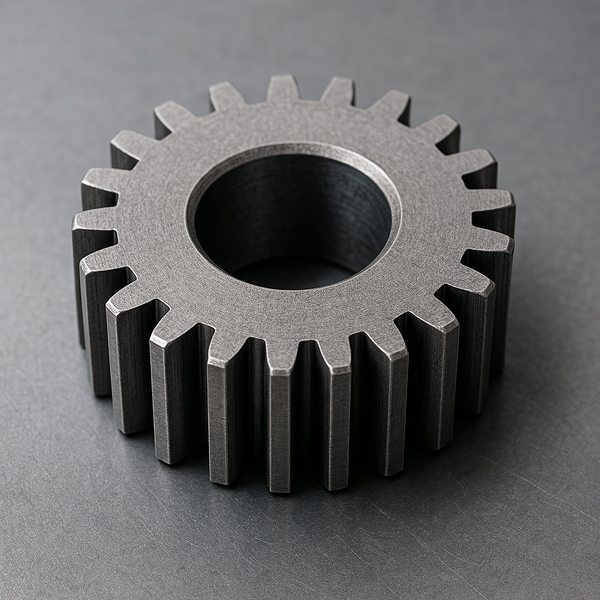

As engrenagens de dentes retos são as mais simples, com dentes cortados de forma reta e paralela ao eixo de rotação, o que permite transmitir o movimento e torque entre dois eixos que estão posicionados paralelamente no mesmo plano. Seu sistema de encaixe dos dentes é simples, o que favorece seu uso em mecanismos que precisam de mudanças rápidas de marcha ou de engate, como em caixas de redução e transmissões manuais.
No entanto, um ponto importante a se considerar é que as engrenagens de dentes retos tendem a gerar mais ruído quando operam em altas rotações. Isso acontece porque os dentes entram em contato bruscamente, um de cada vez, provocando vibrações e sons característicos, como o que se ouve na marcha à ré de um carro. Por isso, elas são mais recomendadas para aplicações com rotações moderadas ou baixas.

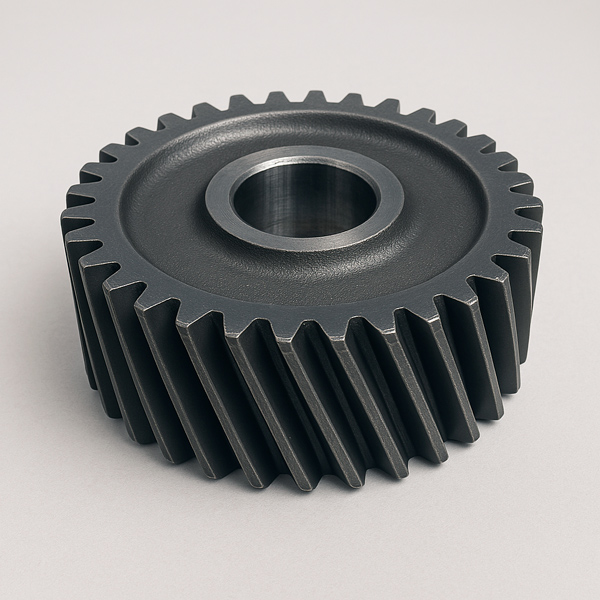

As engrenagens helicoidais são uma versão avançada da engrenagem de dentes retos, e a grande diferença é que seus dentes são inclinados, cortados em ângulo, formando uma hélice ao redor do cilindro da engrenagem. Isso garante benefícios significativos, especialmente em aplicações que exigem uma operação mais silenciosa e uma transmissão de força em altas velocidades.
Essa geometria faz com que, durante a operação, os dentes entrem em contato de maneira progressiva e simultânea. Isso reduz significativamente o impacto entre os dentes, proporcionando uma transmissão de potência mais suave, com menos ruído e menor vibração. Elas também suportam uma maior capacidade de carga, pois os dentes distribuem melhor os esforços mecânicos; por isso, é importante utilizar rolamentos ou mancais reforçados para absorver esse esforço adicional.

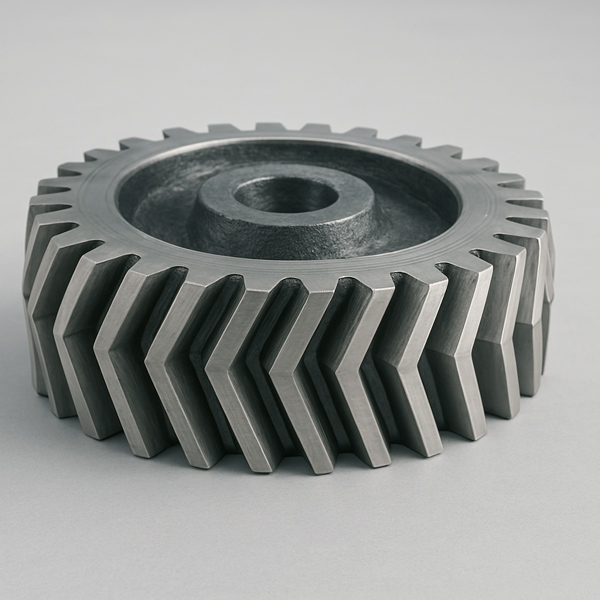

Também conhecidas como engrenagens espinha de peixe, as engrenagens helicoidais duplas tem um formato de “V” nos dentes, que são dispostos em duas hélices inclinadas em sentidos opostos na mesma engrenagem.
A principal vantagem desse formato é a eliminação das forças axiais, aquelas que tendem a empurrar o eixo lateralmente nas engrenagens helicoidais simples. Como os dois conjuntos de dentes se inclinam em direções contrárias, essas forças se anulam mutuamente, evitando a necessidade de rolamentos especiais para compensação. Isso se traduz em maior estabilidade operacional, menos desgaste nos componentes e maior vida útil do sistema como um todo.
Por manter o contato gradual e contínuo entre os dentes, essa engrenagem oferece um funcionamento extremamente suave e silencioso, mesmo em altas rotações. Isso a torna ideal para ambientes onde o ruído precisa ser controlado, como em plantas industriais de grande porte ou setores onde há operadores próximos ao maquinário.

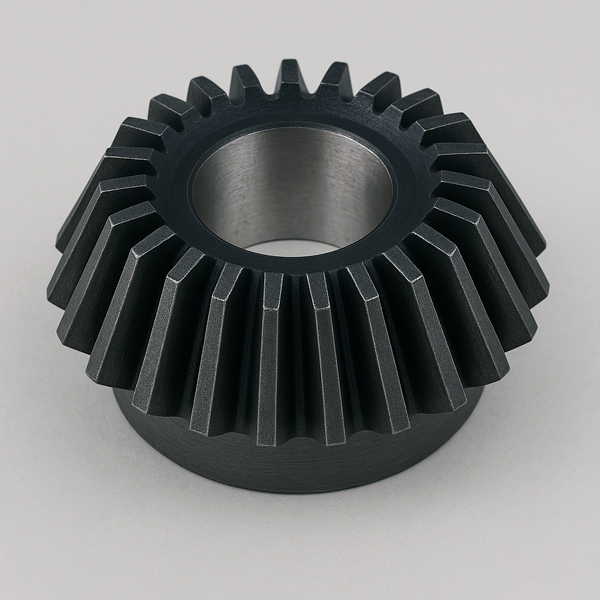

Engrenagens cônicas tem o formato de tronco de cone, com dentes dispostos ao longo dessa superfície inclinada, e são projetadas para transmitir movimento entre eixos que se cruzam, geralmente a 90º. Essa geometria permite que o movimento seja transmitido com precisão entre eixos que não estão alinhados.
Essas engrenagens são classificadas principalmente em dois tipos: dentes retos e dentes espirais. As cônicas de dentes retos são mais simples e fáceis de fabricar, mas geram mais ruído e vibração, especialmente em altas rotações, pois o contato entre os dentes ocorre de forma abrupta. Já as engrenagens cônicas de dentes espirais apresentam um engate gradual graças à curvatura dos dentes, o que garante uma operação mais suave e silenciosa.

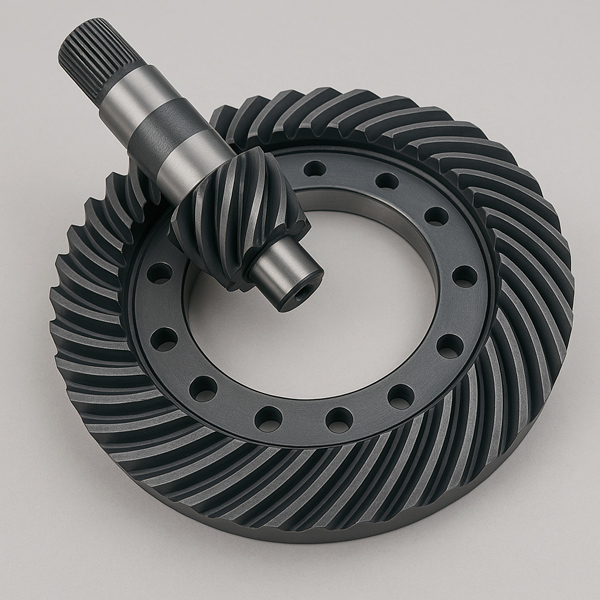

As engrenagens hipoides são uma variação das engrenagens cônicas espirais, mas com uma característica fundamental que as diferencia: os eixos dos componentes não se cruzam. Isso significa que, em vez de se encontrarem em um ponto, como nas engrenagens cônicas tradicionais, o pinhão (engrenagem menor) está deslocado em relação ao centro da engrenagem maior (geralmente chamada de coroa).
Elas são ideais quando há necessidade de redução de velocidade com alta carga e espaço limitado, proporcionando desempenho superior quando comparadas a engrenagens cônicas ou a sistemas de parafuso sem-fim.

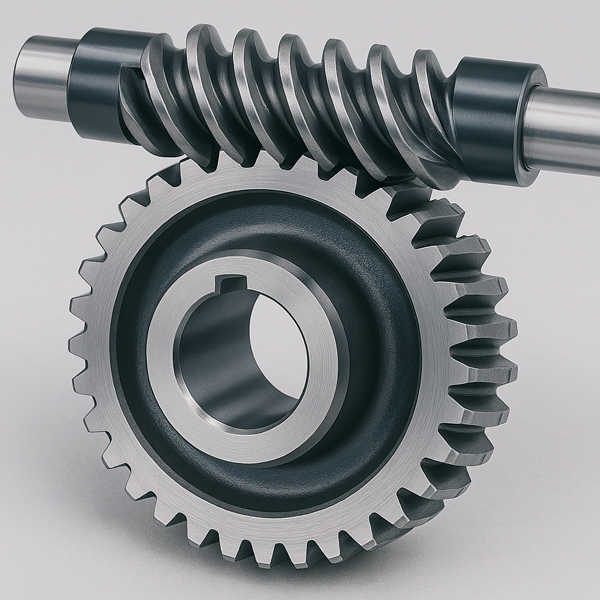

As engrenagens de parafuso sem-fim são amplamente reconhecidas por sua capacidade de proporcionar altas reduções de velocidade em um único estágio, com extrema eficiência de espaço e uma característica única: o movimento geralmente é não reversível. Ou seja, o parafuso (sem-fim) consegue girar a roda dentada, mas o contrário normalmente não ocorre — o que traz uma vantagem valiosa em diversas aplicações industriais.
O conjunto é composto por um eixo rosqueado (o sem-fim) que se acopla a uma roda dentada. A cada volta do sem-fim, a roda gira apenas uma fração, o que permite alcançar relações de redução elevadíssimas. Com isso, a saída do sistema apresenta alta força (torque) e baixa velocidade, ideal para operações que precisam de precisão, controle e segurança.

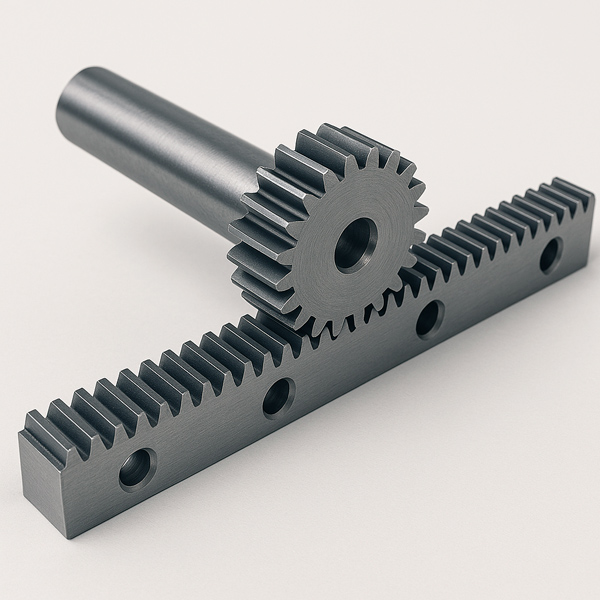

O sistema de cremalheira e pinhão é um pouco diferente das demais engrenagens, pois envolve um segmento reto dentado (a cremalheira) e uma engrenagem circular menor (o pinhão). Este é um sistema mecânico clássico, simples e eficiente para converter movimento rotativo em linear, ou vice-versa.
É como se pegássemos uma engrenagem de diâmetro infinito e a esticássemos: essa é a ideia da cremalheira, que funciona como uma "engrenagem linear". Uma das maiores vantagens desse conjunto é a precisão e firmeza no movimento, sem risco de escorregamento, como pode acontecer em sistemas com correias ou cabos. Além disso, dependendo da aplicação, os dentes podem ser retos ou helicoidais, o que influencia na suavidade e na capacidade de carga do sistema.

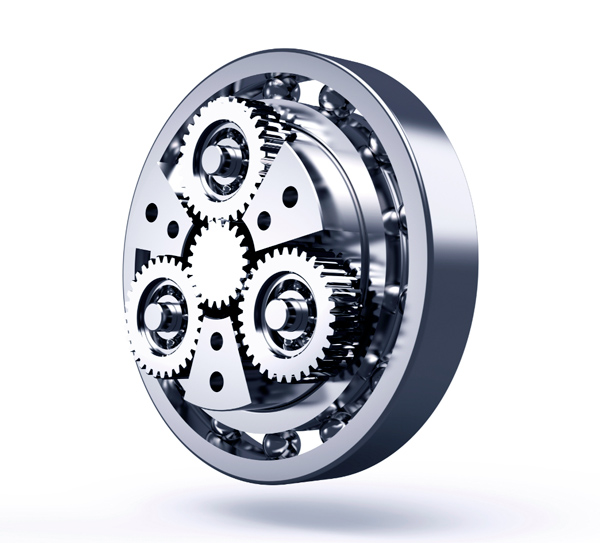

As engrenagens planetárias são conhecidas por sua eficiência em transmitir potência e controlar velocidade dentro de um conjunto extremamente compacto. Esse sistema leva esse nome por seu funcionamento lembrar o movimento dos planetas em torno do Sol: uma engrenagem central, chamada de solar, é cercada por várias engrenagens planetas que giram ao seu redor e, ao mesmo tempo, orbitam em torno dela. Todo esse conjunto é envolvido por um anel dentado interno, conhecido como coroa ou anel externo.
Esse arranjo mecânico oferece duas grandes vantagens para a indústria: a alta capacidade de redução de velocidade em um espaço reduzido e a distribuição equilibrada da carga entre os componentes. Em outras palavras, é possível alcançar altos níveis de torque com uma estrutura pequena, leve e muito eficiente.
Entender os diferentes tipos de engrenagens e suas aplicações é essencial para projetar sistemas mecânicos mais eficientes, seguros e duráveis.
