Na engenharia de transmissão, a eficiência de máquinas industriais não é determinada apenas pelo projeto ou pelos materiais. Ela começa num ponto quase invisível, que é o contato entre os dentes das engrenagens.
É nesse detalhe, que muitas vezes cabe em milímetros, que se decide quanta energia será realmente transmitida, quanto ruído será gerado e quanto tempo o conjunto vai durar antes da primeira manutenção.
O padrão de contato é, em suma, o mapa da distribuição de esforço entre os dentes.
Quando duas engrenagens trabalham em conjunto, a transmissão de torque ocorre por meio da pressão entre os flancos dos dentes. Idealmente, essa área de contato deve ser uniforme e centralizada, tanto na altura quanto no comprimento do dente.
É o que se chama de contato pleno, quando a carga é distribuída de maneira homogênea, sem picos concentrados de tensão.
Qualquer desvio desse padrão, contato deslocado para o pé, para a ponta ou para um dos lados, muda a forma como a força é transmitida. Como resultado, é possível observar um aumento de ruído, vibração, aquecimento e desgaste localizado.
E em aplicações industriais, esses pequenos desvios se traduzem em grandes perdas de eficiência e, em casos extremos, em falhas prematuras.
Antes de entrar em operação, é fundamental identificar possíveis desvios no contato entre dentes. Pequenas variações, se não forem detectadas, podem gerar ruídos, vibrações e falhas precoces.
Para isso, a engenharia utiliza métodos de análise de contato que permitem visualizar e corrigir o padrão antes que o redutor entre em carga real.
Entre esses métodos, o mais tradicional e confiável é o ensaio com tinta de Prússia, uma técnica consagrada que continua insubstituível mesmo na era digital.
O ensaio com tinta de Prússia é um método de inspeção visual utilizado para verificar o padrão de contato entre dentes de engrenagens. Ele serve para identificar desalinhamentos, folgas incorretas, deformações estruturais ou erros de montagem que afetam diretamente a distribuição da carga e a eficiência do redutor.
O nome vem da tinta azul ultrafina, o “azul da Prússia”, aplicada sobre os dentes de uma engrenagem. Quando as engrenagens são giradas, o pigmento revela graficamente onde há contato real entre os flancos.
Essa leitura simples permite aos engenheiros “enxergar” a transmissão de força e corrigir o ajuste com precisão micrométrica.
Primeiro, aplica-se uma fina camada da tinta sobre os dentes de uma engrenagem e gira-se o conjunto manualmente. O ponto onde ocorre contato real fica limpo; o restante, azul. É uma representação gráfica imediata de como a carga será distribuída.
Em seguida, os engenheiros analisam a mancha deixada, se está centrada e larga. Se está na ponta, indica desalinhamento; caso esteja próxima ao pé, pode haver deformação ou folga insuficiente.
Com experiência, é possível interpretar cada padrão como um diagnóstico de montagem, deformação ou erro de usinagem. Esse ensaio também é usado após ajustes de folga (backlash) e reposicionamento de eixos, até que o contato apresente o padrão desejado.
O procedimento é simples, mas revela o que nenhum instrumento eletrônico mostra com tanta clareza.
Além do ensaio com tinta de Prússia, outro método importante de análise é o estudo do contato estático e sob carga.
Feito antes da operação, com o conjunto parado ou girando sem carga. É útil para checar o alinhamento inicial e eventuais desvios geométricos.
Simula o comportamento real do redutor em operação. Nessa condição, as engrenagens sofrem deformações elásticas e as carcaças, deflexões estruturais e o padrão de contato muda.
Essas duas etapas fazem parte do processo de verificação do comportamento real do redutor: primeiro de forma teórica, depois prática, permitindo identificar falhas que só aparecem quando o equipamento está em operação.
Por isso, projetistas experientes não buscam apenas o “padrão ideal estático”, mas o padrão recomendado sob carga, que ocorre quando as forças reais estão atuando. A diferença entre um e outro é o que separa o ajuste correto do ajuste perfeito.
Quando o padrão de contato mostra desvios, a correção deve ser feita de forma precisa.Os engenheiros ajustam o posicionamento axial dos eixos, refinam a folga entre dentes, corrigem a linha de hélice na retífica e, se necessário, compensam pequenas deformações estruturais da carcaça.
O objetivo é reposicionar a mancha de contato na região projetada, para que, sob torque máximo, a força se distribua sobre a maior área possível e não em um ponto crítico que se tornará foco de fadiga.
Parece um detalhe de bancada, mas o padrão de contato tem impacto direto no desempenho da máquina.
Um contato irregular gera sobrecargas localizadas, aumento de temperatura e perda de eficiência mecânica, pois parte da energia se dissipa em forma de calor e vibração.
Entre os principais efeitos estão:
Por outro lado, quando o contato é uniforme e centrado, a carga é transmitida de maneira suave e equilibrada, reduzindo tensões internas e prolongando significativamente a vida útil do conjunto.
Além disso, o contato bem ajustado reduz as tensões de contato (σH) e de flexão (σF) nos dentes, prolongando a vida útil do conjunto e evitando falhas típicas como pitting e scoring. O resultado prático é mais disponibilidade operacional e menos paradas não programadas.
A precisão no funcionamento das engrenagens é um dos pilares para o bom funcionamento de qualquer redutor de velocidade. Quando o engrenamento funciona de maneira correta e uniforme, o redutor trabalha de maneira suave, com maior eficiência, sem perda de energia e terá uma vida útil muito maior.
Pensando nisso, a célula RSG Zanini Renk, trata o controle de contato como parte integrante da engenharia de fabricação, não apenas uma etapa final de inspeção.

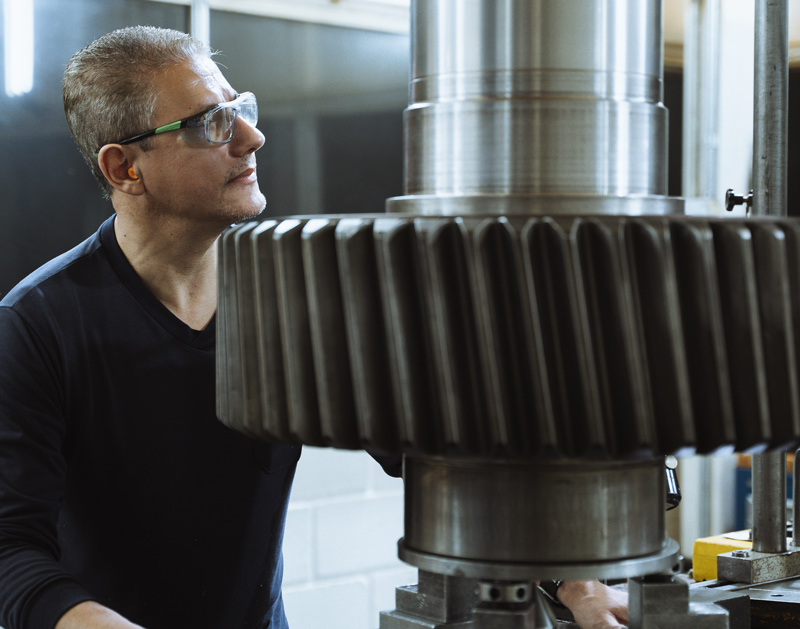

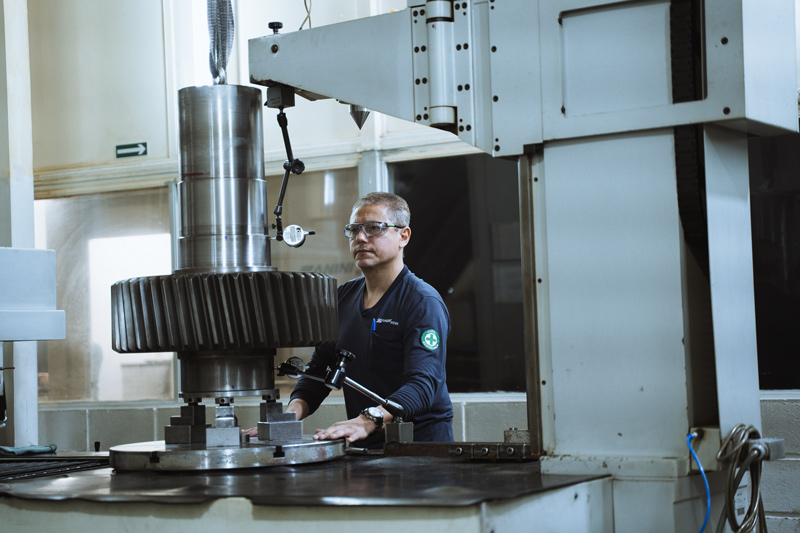

As engrenagens são retificadas em máquinas CNC de alta precisão, seguindo rigorosamente as normas AGMA, ISO e DIN, e passam por verificação metrológica completa, perfil, linha de hélice e folga lateral (backlash).
A análise de contato com tinta de Prússia é realizada ainda na montagem, e o ajuste só é considerado concluído quando o padrão apresenta a mancha central ideal.
Com tudo isso, mesmo sob carga total, o redutor mantém seu comportamento geométrico e térmico dentro do previsto em projeto.
A combinação de precisão dimensional, simulação estrutural e experiência prática permite que a RSG Zanini Renk entregue transmissões silenciosas, eficientes e de longa vida útil, com contato perfeito até nas condições mais severas.
É medindo em micrômetros, que se define a eficiência, o ruído e a durabilidade de todo o sistema.
Na RSG Zanini Renk, essa etapa, faz parte da engenharia aplicada, o que garante engrenagens precisas e equipamentos de altíssima qualidade.
