Redutor planetário: entenda como funciona

Redutor planetário: entenda como funciona

O que é um redutor planetário

O redutor planetário possui uma engrenagem central (solar), que aciona outras engrenagens (planetárias) que giram ao seu redor.

Este sistema trabalha em conjunto para reduzir a velocidade do motor e, ao mesmo tempo, aumentar a força transmitida para o eixo de saída. Esse design permite que o redutor planetário suporte grandes cargas com eficiência, sendo utilizado em diversos tipos de aplicações industriais.

Como funciona a redução planetária

A redução planetária ocorre a partir do sistema integrado de engrenagens que distribui a energia gerada por um motor, por exemplo, transformando-a em torque elevado e velocidade reduzida. A engrenagem solar é o coração do sistema, ela fica no centro e recebe a energia do motor, ao girar, ela transmite esse movimento para as engrenagens planetárias que estão ao seu redor.

A engrenagem anelar, que circunda todas as engrenagens planetárias, é a peça estacionária ou de movimento oposto, dependendo da configuração, que controla a direção e o ritmo da redução de velocidade.

Quando a engrenagem solar gira, as planetárias começam a se mover dentro da anelar, o que gera o efeito de redução de velocidade e aumento de torque no sistema.

Distribuição de carga

O redutor planetário é capaz de distribuir a carga de maneira uniforme entre todas as engrenagens planetárias. Em vez de uma única engrenagem suportar toda a força gerada pelo motor, essa carga é dividida entre várias engrenagens.

Além disso, a configuração compacta dos redutores planetários permite seu uso em aplicações que precisam de sistemas menores, como em transmissões automáticas de veículos e em equipamentos industriais pesados.

Componentes

O redutor planetário é composto por três tipos de engrenagens: solar, planetárias e anelar. Também conta com um porta-satélites, que mantém as engrenagens planetárias na posição.

Entenda como cada um destes componentes funciona dentro deste sistema:

Engrenagem solar

A engrenagem solar fica no centro do mecanismo e é responsável por receber a energia do motor. Ela atua como ponto de entrada do sistema, transmitindo energia para as engrenagens planetárias ao seu redor.

Engrenagens planetárias

As engrenagens planetárias são engrenagens menores que orbitam ao redor da engrenagem solar e são conectadas ao porta-satélites.

Engrenagem anelar

A engrenagem anelar é a peça circular que envolve todo o sistema, com dentes voltados para o interior, onde se conectam às engrenagens planetárias. Geralmente, a engrenagem anelar permanece fixa.

Porta-satélites

O porta-satélites é a estrutura que mantém as engrenagens planetárias no lugar. Ele permite que essas engrenagens orbitem a engrenagem solar e, ao mesmo tempo, girem em seus próprios eixos.

O porta-satélites funciona com eixo de saída do redutor, transferindo o torque gerado pelo sistema para a aplicação final. Uma de suas funções é garantir que a força seja equilibrada entre todas as engrenagens do sistema.

Diferença entre o redutor planetário e demais tipos de redutores de velocidade

O redutor planetário possui uma configuração única de engrenagens, na qual o conjunto de engrenagens planetárias gira em torno da engrenagem solar.

O sistema planetário permite a transmissão de torque em um espaço mais compacto, sendo adequado para aplicações que possuem limitação de espaço.

Aplicações industriais do redutor planetário

Os redutores planetários são empregados em aplicações que exigem alta eficiência, compactação e a capacidade de lidar com altos níveis de torque.

Alguns exemplos de aplicação para o redutor planetário:

  • Difusores de cana
  • Sistemas de moagem
  • Laminadores
  • Calandras
  • Guinchos
  • Máquinas CNC
  • Sistemas de transporte
  • Sistemas de embalagem
  • Veículos elétricos
  • Equipamentos médicos

A manutenção do redutor planetário

Ter um bom plano de manutenção para o redutor planetário garante desempenho e prolonga sua vida útil. Manter os sistemas em boas condições evita paralisações inesperadas, reduzindo custos com reparos emergenciais e aumentando a confiabilidade operacional.

Além disso, escolher um redutor planetário de qualidade é essencial para garantir a eficiência e minimizar custos a longo prazo.

Leia mais sobre manutenção de redutores de velocidade.

Vida útil dos redutores planetários

A longevidade dos redutores planetários depende diretamente da manutenção preventiva

A manutenção preventiva ajuda a evitar falhas graves que podem comprometer todo o sistema, além de manter a segurança dos funcionários envolvidos nas operações. A realização destas manutenções resulta no aumento do tempo de atividade do equipamento.

Lubrificação

A lubrificação é um fator crítico na manutenção de redutores planetários. Devido ao movimento constante das engrenagens, superfícies de rolamento e deslizamento estão sujeitas ao atrito, o que pode gerar desgaste prematuro.

O uso de lubrificantes é essencial para minimizar esse atrito, garantir a operação suave das engrenagens e reduzir o nível de ruído e vibração durante o funcionamento. A lubrificação ainda ajuda a dissipar o calor gerado pelas engrenagens em movimento, prevenindo o superaquecimento.

Conheça os diferentes tipos de lubrificantes industriais.

Tenha menos custos com manutenção

Para ter uma redução significativa no custo com manutenção dos redutores planetários, conte com um produto de qualidade, produzido com tecnologia de ponta.

O redutor planetário Revolution da Zanini Renk foi projetado para enfrentar os principais desafios dos sistemas planetários, como:

  • Quebra dos rolamentos das engrenagens planetárias
  • Distribuição de carga entre as engrenagens planetárias
  • Deformações das engrenagens planetárias
  • Lubrificação ineficiente
  • Desgaste das engrenagens de dentes internos

A Zanini Renk identificou esses problemas e encontrou soluções inovadoras, criando o que chamamos de estado da arte em redutores planetários.

Combinando inovação tecnológica, design moderno, leveza e força, o Revolution oferece flexibilidade operacional, altos rendimentos e uma densidade de torque superior (199,7 Nm/kg), garantindo performance de excelência e menores custos de manutenção.

Os redutores planetários Zanini Renk

A Zanini Renk é referência em soluções para redutores planetários no mercado, oferecendo tecnologia de ponta e confiabilidade para o setor sucroalcooleiro. Com um histórico de liderança e inovação, nossos produtos foram projetados para resolver os principais desafios operacionais, entregando alta eficiência e durabilidade.

Conheça nossos produtos

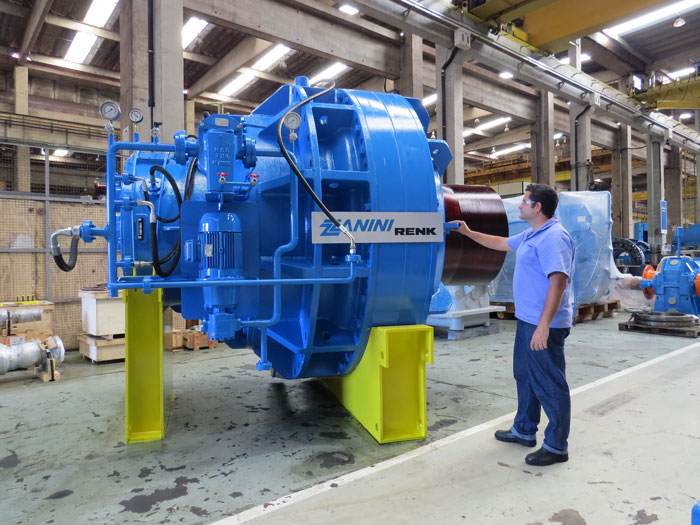

Planetário Revolution

O Planetário Revolution é o redutor mais leve e compacto do mercado, desenvolvido com foco em eficiência e inteligência tecnológica. Este equipamento garante a redução nos custos de manutenção e ótimos rendimentos.

Conheça mais sobre o Planetário Revolution.

Planetário para difusores

Atualmente, mais de 90% das usinas que operam com difusores de cana utilizam redutores planetários Zanini Renk. Nossa linha de redutores para difusores de cana-de-açúcar é sinônimo de confiabilidade.

Conheça o Planetário para difusores.
