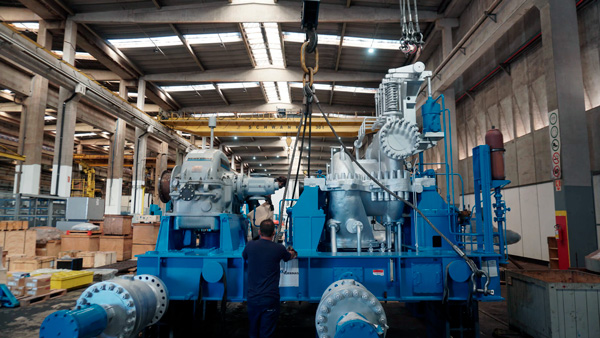

A turbina a vapor é uma máquina térmica rotativa que transforma o calor do vapor de água em energia mecânica. Essa energia geralmente é utilizada para acionar um gerador elétrico ou outro tipo de maquinário.
Devido a sua alta eficiência, as turbinas a vapor substituíram completamente as antigas máquinas a vapor de pistão. Atualmente, essas turbinas estão presentes em usinas por todo o mundo e são grandes responsáveis pela geração de energia.
A principal função de uma turbina a vapor é converter a energia térmica do vapor de água em energia mecânica rotativa. Em outras palavras, a turbina atua como um elo no processo de transformar calor em energia útil.
Essa energia pode ser usada para movimentar diversos equipamentos industriais, como compressores, bombas e acionamento de moendas.
As turbinas a vapor são extremamente versáteis, e são aplicadas em diferentes setores da indústria e da geração de energia. Estão presentes em qualquer cenário onde exista uma fonte de calor abundante que possa ser transformada em trabalho mecânico.
Conheça algumas das aplicações:
Dado relevante: A maior parte da eletricidade global é gerada direta ou indiretamente por turbinas a vapor.
A turbina a vapor opera a partir de um princípio relativamente direto: o vapor, geralmente produzido em caldeiras a partir da queima de combustíveis ou do aquecimento solar, é conduzido em alta pressão contra uma série de palhetas instaladas ao redor de um rotor.
Quando o vapor colide com essas palhetas, ele transfere sua energia térmica e de pressão para o rotor, que começa a girar. Esse movimento de rotação é o que chamamos de energia mecânica e pode ser utilizado diretamente ou acoplado a um gerador, transformando-se em energia elétrica.
Quanto maior a diferença de pressão entre a entrada e a saída do vapor, maior a eficiência.
A transformação do vapor em energia mecânica ocorre em duas etapas principais: primeiro, a energia térmica é convertida em energia cinética por meio de bicos injetores (também chamados de bocais). Esses bocais estreitam a passagem do vapor, acelerando-o e formando um jato de alta velocidade. Em seguida, esse jato colide com as palhetas fixadas no eixo da turbina, fazendo todo o conjunto girar com a força exercida pelo vapor.
Uma turbina a vapor é um sistema complexo, composto por partes que trabalham em conjunto para converter energia térmica em movimento mecânico. Conheça seus principais componentes:
O rotor é o coração da turbina, trata-se do eixo central que gira quando impulsionado pelo vapor. Nele estão montadas as palhetas móveis, responsáveis por captar a energia do vapor e transformá-la em movimento rotativo. Esse eixo é o elemento que, ao girar, transmite a energia mecânica para acionar um gerador elétrico ou outro equipamento.
As palhetas (também chamadas de pás ou lâminas) são elementos aerodinâmicos fixados ao rotor e à carcaça. Elas são projetadas para extrair o máximo de energia do vapor em movimento. As palhetas móveis são impulsionadas diretamente pelo vapor, enquanto as palhetas fixas (ou direcionadoras) ajudam a orientar o fluxo para os estágios seguintes da turbina, especialmente em turbinas de múltiplos estágios.
A carcaça é o invólucro que envolve toda a estrutura interna da turbina. Ela confina o vapor em alta pressão, garantindo que ele percorra o caminho correto pelas palhetas e bicos. Também tem função de proteção, evitando que as altas temperaturas e pressões internas afetem o ambiente externo.
Antes de alcançar as palhetas, o vapor passa pelos bicos injetores, que são canais estreitos que aceleram o fluxo de vapor, transformando sua energia de pressão em energia cinética. Essa etapa é essencial para que o vapor chegue às palhetas com velocidade suficiente para gerar movimento. Existem diferentes tipos de bicos, como os convergentes, divergentes e convergente-divergentes, dependendo da aplicação e do estágio da turbina.
Para evitar vazamentos ao longo do eixo e preservar a pressão do vapor, a turbina conta com um sistema de vedação complexo. Os labirintos de vapor são as formas mais comuns de reduzir a passagem de vapor ao longo dos espaços entre a parte fixa e rotativa (rotor e carcaça). Além desse tipo de selagem, existem diversos outros modelos para garantir um sistema estanque, não só do vapor, mas das partes que contém óleo em sua atmosfera.
O controle do vapor é feito por um conjunto de válvulas, que regulam a quantidade de vapor que entra na turbina. Os sistemas de controle permitem monitorar a velocidade do rotor, ajustar a vazão do vapor conforme a carga exigida, e possui sistemas de segurança que interrompem automaticamente o fornecimento de vapor em caso de rotação excessiva, prevenindo danos.
Os mancais e rolamentos dão suporte ao rotor, permitindo sua rotação com mínimo atrito e absorvendo esforços radiais e axiais, conforme o tipo de turbina. Eles são projetados para suportar as altas velocidades e as cargas significativas geradas durante a operação da turbina.
Após passar pela turbina, o vapor ainda possui energia e pode ser aproveitado. Em muitos sistemas, ele é enviado a um condensador, onde é resfriado e volta ao estado líquido, fechando o ciclo de operação. Esse processo faz parte do Ciclo Rankine, que define o funcionamento das turbinas a vapor em sistemas fechados.
Essa é uma das distinções mais importantes quando se fala em tipos de turbina a vapor.
Turbinas de ação: A maior parte da expansão do vapor ocorre nos bicos fixos, e as palhetas móveis convertem essa energia em movimento rotativo. São mais simples e robustas, usadas quando há necessidade de manutenção facilitada e operação mais direta.
Turbinas de reação: O vapor se expande tanto nas palhetas fixas quanto nas móveis, o que significa que a pressão do vapor continua caindo ao longo de todo o percurso dentro da turbina. Esse tipo permite maior aproveitamento energético e costuma ser mais eficiente em sistemas de múltiplos estágios.
Há ainda as turbinas mistas, que combinam trechos de ação e de reação, buscando o melhor desempenho para diferentes fases da operação.
Dependendo da potência exigida e da queda de pressão necessária, a turbina pode ter um ou vários rotores. Nos modelos de múltiplos estágios, o vapor passa por sucessivas expansões e conjuntos de palhetas, aproveitando ao máximo sua energia. Esses estágios podem ser escalonados por:
A maneira como o vapor é tratado ao sair da turbina também define diferentes tipos:
As turbinas a vapor são utilizadas há mais de um século e continuam sendo uma das tecnologias mais eficientes e confiáveis para geração de energia. Confira as vantagens:
Uma das maiores vantagens das turbinas a vapor é a eficiência na conversão de energia. Em sistemas bem projetados, o aproveitamento da energia térmica é quase completo, e isso acontece porque a turbina opera sob altas pressões e temperaturas, aproveitando ao máximo o calor disponível no vapor. Como resultado, o consumo de combustível é reduzido, e o desempenho do sistema energético como um todo aumenta.
Essas turbinas podem ser alimentadas por diversas fontes de calor: carvão, gás natural, biomassa, calor residual de processos industriais, energia solar concentrada e até calor geotérmico. Essa flexibilidade de combustível permite sua aplicação em diferentes contextos. Elas também são escaláveis, ou seja, podem ser projetadas para operar tanto em pequenas instalações quanto em grandes plantas de produção energética.
Turbinas a vapor são máquinas com uma longa vida útil. Muitas operam continuamente por décadas, exigindo apenas manutenções periódicas e bem planejadas. Por terem menos peças móveis do que motores alternativos, como os de pistão, elas também apresentam menor desgaste e falhas mecânicas. Isso faz com que sejam ideais para processos industriais e regiões que demandam fornecimento constante e estável de energia.
As turbinas a vapor podem operar com fontes renováveis ou calor residual, o que contribui para a redução das emissões de gases de efeito estufa. Em sistemas de cogeração, por exemplo, além de gerar energia elétrica, o vapor residual pode ser reaproveitado para aquecimento ou em processos produtivos, maximizando o uso da energia disponível e reduzindo o desperdício.
