RSG For Mining: o redutor de velocidade projetado para mineração

A mineração é, provavelmente, o ambiente industrial mais exigente que um redutor de velocidade pode enfrentar, pois envolve:

• Temperatura alta
• Poeira abrasiva em suspensão
• Cargas de choque em britadores e peneiras vibratórias
• Operação ininterrupta 24 horas por dia, sete dias por semana

Qualquer falha num equipamento crítico da cadeia produtiva (uma correia transportadora, um moinho, uma recuperadora) pode paralisar a operação inteira, causando grandes prejuízos.

O problema é que a maioria dos redutores industriais disponíveis no mercado foi projetada para aplicações gerais. Eles funcionam bem em condições controladas, com regimes de carga previsíveis e paradas regulares para manutenção. Quando colocados numa planta de mineração em regime contínuo, esses equipamentos começam a trabalhar fora das condições para as quais foram dimensionados, e o resultado é desgaste prematuro, óleo degradado, paradas não programadas e manutenção corretiva cara.

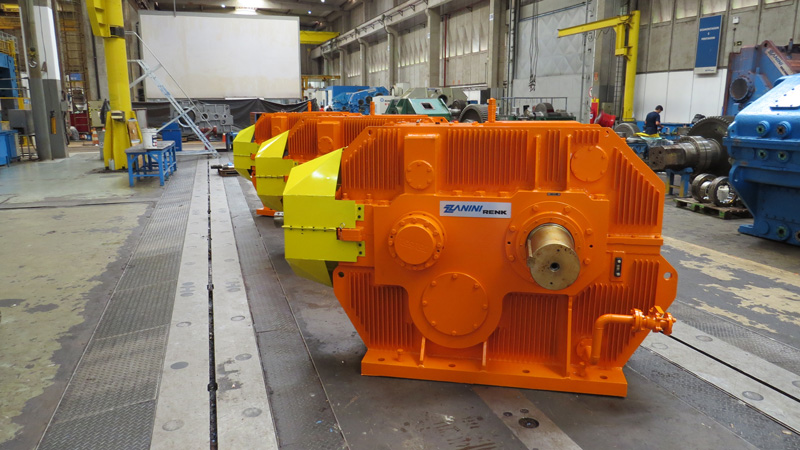

O RSG "For Mining" da Zanini Renk foi desenvolvido para resolver exatamente esses problemas. Se trata de uma arquitetura projetada especificamente para as condições severas da mineração, com gestão térmica ativa, sistema de filtragem e circulação de óleo, e monitoramento em tempo real integrado ao redutor.

O desafio de operar redutores em mineração

Três fatores combinados fazem da mineração um ambiente particularmente destrutivo para redutores industriais:

Temperatura operacional elevada

Redutores em regime contínuo geram calor pela dissipação de energia mecânica no engrenamento e nos rolamentos. Em operações 24/7 esse calor não tem tempo de dissipar entre ciclos. O óleo lubrificante absorve parte dessa energia térmica e, quando a temperatura excede seus limites de estabilidade, começa a degradar: a viscosidade cai, a película protetora entre os dentes das engrenagens fica mais fina, e o desgaste acelera de forma exponencial.

Contaminação particulada

Mineração significa muita poeira, com partículas de minério, quartzo e sílica em suspensão no ar, os sistemas de vedação convencionais não conseguem impedir que elas cheguem ao óleo. Uma vez no lubrificante, essas partículas abrasivas funcionam como um agente de desgaste interno, danificando a superfície dos rolamentos e das engrenagens a cada ciclo de operação.

Cargas de choque

Britadores de mandíbula, de cone ou giratórios geram picos de torque toda vez que um bloco de rocha de tamanho variável entra na câmara de britagem. Peneiras vibratórias submetem o redutor a ciclos de vibração contínuos. Moinhos de bola têm arranques pesados e variações de carga dependendo do nível de enchimento. Esses choques, repetidos milhões de vezes ao longo da vida do equipamento, fatigam os componentes internos de redutores dimensionados para cargas uniformes.

Manutenção representa, segundo dados do setor, cerca de 30% a 50% dos custos operacionais em mineração. Redutores mal dimensionados ou inadequados para o regime contribuem diretamente para esse número.

Leia mais: Como a mineração também pode ser sustentável.

Por que a maioria dos redutores convencionais não foi projetada para isso?

Para redutores de velocidade industriais de propósito geral, a gestão térmica costuma ser passiva, ou seja, depende da convecção natural do ar sobre a carcaça para dissipar calor. Em ambientes abertos com temperatura ambiente controlada, isso é suficiente. Numa planta de mineração, onde o equipamento pode operar em galpões fechados, sob sol direto em regiões tropicais, ou próximo a outros equipamentos que geram calor, a dissipação passiva não garante temperatura estável do óleo.

Os sistemas de lubrificação básicos (banho de óleo por imersão sem circulação forçada ou filtragem) tampouco foram projetados para ambientes com alta carga de contaminantes. O óleo recircula dentro do carter, mas partículas contaminantes que entram não saem. Sem filtragem contínua, a contaminação acumula até atingir níveis que aceleram o desgaste dos componentes internos.

A degradação térmica do óleo merece atenção especial porque é o principal acelerador do desgaste em rolamentos e engrenagens. Acima de 80°C, a maioria dos óleos minerais convencionais começa a perder viscosidade de forma significativa. Acima de 100°C, a oxidação acelera e a vida útil do lubrificante cai de maneira expressiva.

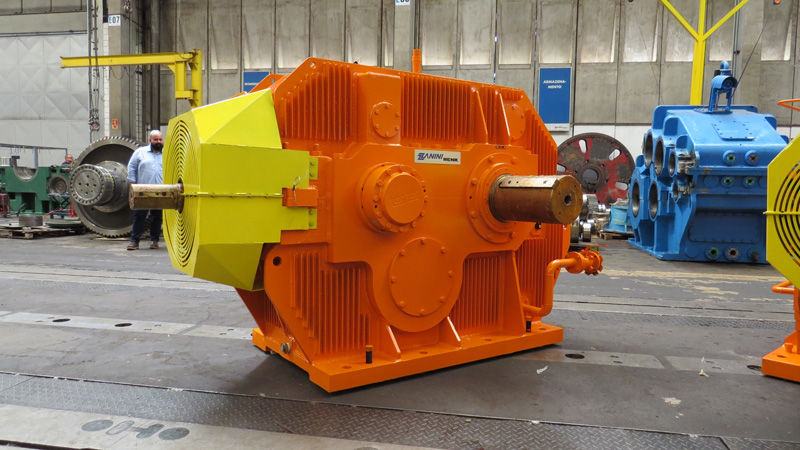

O RSG "For Mining": um redutor projetado do zero para aplicações severas

O RSG é a linha de Redutores de Velocidade Padronizados (Renk Standard Gearboxes) da Zanini Renk, desenvolvida com projeto modular e grande capacidade de configuração para diferentes aplicações industriais. A versão "For Mining" é uma variante específica dessa linha, com uma arquitetura de componentes desenhada para as condições da mineração.

Estrutura mecânica

A base reforçada absorve melhor as cargas de choque e vibração sem transmitir deformação para o interior da carcaça. As engrenagens são fabricadas em aços-liga cementados e retificados com precisão, como o aço 18CrNiMo7-6, que combina elevada resistência à fadiga superficial com boa tenacidade ao núcleo. Esse tipo de material aguenta ciclos de carga que fragmentariam engrenagens de aço carbono comum.

Diferenciais do RSG For Mining

O que distingue o RSG For Mining dos redutores convencionais é a integração de sistemas que trabalham juntos para manter o redutor operando dentro de parâmetros seguros, mesmo em regime contínuo e em ambiente adverso.

A arquitetura inclui:

• Sistema de ventilação forçada dupla, para remover o calor gerado no engrenamento de forma ativa, sem depender da convecção natural
• Trocador de calor ar/óleo (Forced Cooling), que controla diretamente a temperatura do lubrificante antes de ele entrar em contato com os componentes internos
• Sistema de filtragem e circulação contínua de óleo, que mantém o lubrificante limpo em operação, sem acúmulo de contaminação particulada
• Controle inteligente da lubrificação, com sensores que monitoram nível, temperatura, pressão e qualidade do óleo em tempo real

Cada um desses sistemas resolve um dos três problemas fundamentais da operação severa: o trocador atua na temperatura, a filtragem atua na contaminação, e o monitoramento transforma dados em decisões de manutenção. Juntos, eles mudam o perfil de degradação do redutor ao longo da vida útil.

Gestão térmica avançada: o que o "Forced Cooling" entrega?

O sistema de Forced Cooling do RSG For Mining opera como um trocador de calor ar/óleo acoplado ao circuito de lubrificação do redutor. O óleo aquecido pelo engrenamento é continuamente retirado da carcaça, resfriado no trocador e reinjetado no sistema já dentro da faixa de temperatura segura. A ventilação forçada dupla complementa esse processo, removendo o calor da carcaça de forma ativa.

O impacto para a operação

Ao manter a temperatura do óleo dentro de uma faixa estável (independentemente da temperatura ambiente ou da carga aplicada) o sistema elimina os chamados hot spots, que são pontos localizados de superaquecimento que costumam se formar nos mancais de saída de redutores convencionais em carga plena.

Temperatura controlada significa, diretamente, maior vida útil do lubrificante. Um óleo que opera consistentemente abaixo de 70°C tem um comportamento de degradação muito diferente de um que oscila entre 85°C e 110°C conforme a variação de carga. No primeiro caso, o intervalo entre trocas é mais longo e a qualidade da película lubrificante permanece estável. No segundo, o óleo oxida mais rápido, perde viscosidade e deixa de proteger adequadamente as superfícies dos rolamentos e das engrenagens.

Filtragem e controle inteligente da lubrificação

Partículas com dureza superior à do aço dos componentes como sílica e óxidos metálicos presentes na poeira de mineração agem como abrasivo de três corpos na interface entre os elementos rolantes e as pistas dos rolamentos. O resultado é desgaste acelerado, que gera mais partículas metálicas, que contaminam ainda mais o óleo, num ciclo que se autoalimenta.

O sistema de filtragem contínua do RSG For Mining interrompe esse ciclo. O óleo circula permanentemente por um conjunto de filtros que retém partículas antes que elas completem o circuito e retornem aos pontos de contato dos componentes internos. O padrão ISO 4406 — que classifica a contaminação em três dígitos representando partículas maiores que 4 µm, 6 µm e 14 µm — pode ser controlado de forma ativa nesse sistema, o que é simplesmente inviável com lubrificação por banho sem circulação forçada.

O controle inteligente da lubrificação integra sensores que monitoram, em tempo real:

• Nível de óleo — detecta perdas por vazamento antes que o nível chegue a um patamar crítico
• Temperatura do óleo — referência primária para acionamento do trocador de calor e alerta de condição anormal
• Pressão de alimentação — garante que os mancais estão recebendo lubrificação adequada sob pressão
• Contaminação particulada — contagem de partículas por tamanho (conforme ISO 4406/NAS), indicando o grau de limpeza do óleo em tempo real

Esses sensores operam em conjunto com indicadores visuais locais e saídas eletrônicas que podem ser integradas ao sistema supervisório da planta. O gestor de manutenção não precisa esperar a ronda periódica de inspeção para saber se o redutor está operando dentro dos parâmetros, o próprio equipamento reporta sua condição continuamente.

Monitoramento em tempo real e integração com manutenção preditiva

O conceito que a Zanini Renk aplica no RSG For Mining é o de Smart Gearbox, um redutor que além de cumprir seu papel como transmissor de força mecânica, é também um ativo monitorado, capaz de reportar sua própria condição operacional em tempo real.

Com o monitoramento integrado, o planejamento de intervenção passa a ser orientado pelo estado real do equipamento. Essa abordagem é compatível com estratégias de manutenção preditiva e com a integração a sistemas supervisórios (SCADA, DCS, ou plataformas de gestão de ativos como CMMS).

Integre a tecnologia Field Assist 4.0 ao RSG For Mining

O Field Assist 4.0 da Zanini Renk, serviço de análise de vibração e óleos lubrificantes com sensores wireless e dashboard online, pode ser aplicado em conjunto com o RSG For Mining para aumentar ainda mais a granularidade do monitoramento, adicionando análise espectral de vibração, identificação de padrões de falha incipiente e tendências de longo prazo.

Para uma operação de mineração que precisa de disponibilidade máxima dos seus equipamentos, a combinação de um redutor com arquitetura adequada e monitoramento contínuo é o que permite planejar manutenções programadas no lugar de reagir a falhas. Paradas não programadas em mineração custam:

• Tempo de reparo
• Produção que não foi feita
• Minério que ficou parado
• Penalidades contratuais com clientes que dependem do fornecimento

Onde o RSG For Mining é aplicado: equipamentos e condições

As principais aplicações do RSG For Mining em mineração cobrem equipamentos com perfis de carga bem distintos:

• Correias transportadoras de longa distância: regime contínuo com carga uniforme, mas sujeitas a arranques pesados sob carga plena e variações quando o fluxo de material muda. O redutor precisa de alta disponibilidade e baixa necessidade de manutenção, já que parar uma correia interrompe toda a cadeia logística da planta.
• Britadores de mandíbula, de cone e giratórios: cada ciclo de britagem gera um pico de torque quando o bloco de rocha entra na câmara. O redutor absorve esses choques repetidos ao longo de toda a vida útil do equipamento. Fator de serviço elevado e componentes dimensionados para fadiga de contato são critérios essenciais de especificação.
• Peneiras vibratórias: a vibração contínua (que é a função do equipamento) também se transmite ao redutor. O projeto da fixação, o tipo de rolamento e a vedação precisam ser compatíveis com esse regime de vibração constante.
• Recuperadoras e empilhadeiras de minério: equipamentos de pátio com movimentos de rotação e translação combinados, frequentemente operando em ambientes abertos com exposição direta à poeira do pátio e às variações climáticas. O controle da contaminação particulada no óleo é especialmente crítico nesses casos.
• Moinhos de bola e SAG: arranques pesados, variação de carga conforme o nível de enchimento do moinho, e regime contínuo. São os equipamentos que mais exigem do redutor em termos de torque de saída e gestão térmica, por operarem com cargas elevadas e constantes por longos períodos.
• Transportadores de minério e sistemas de roda de caçambas: perfil de carga mais previsível, mas com exigência de alta disponibilidade e intervalos longos entre manutenções, já que muitas vezes o acesso para manutenção envolve paradas planejadas complexas.

O impacto no custo total do ativo (TCO)

TCO, Total Cost of Ownership, ou Custo Total de Propriedade, é o custo acumulado de um ativo ao longo de toda a sua vida útil, não apenas o preço de compra. Inclui manutenção preventiva e corretiva, troca de componentes (rolamentos, vedações, óleo), mão de obra de intervenção, custos logísticos de parada e as perdas de produção associadas ao tempo em que o equipamento ficou fora de operação.

Para redutores em mineração, a diferença entre um equipamento convencional e um com arquitetura adequada aparece com clareza no TCO. Os ganhos mais mensuráveis do RSG For Mining são:

• Menor consumo de óleo: com filtragem contínua e controle térmico, o óleo dura mais. Menos trocas por período equivale a menos custo de material e menos tempo de parada para a troca.
• Menor frequência de substituição de rolamentos: rolamentos danificados por contaminação ou degradação térmica do lubrificante são uma das principais causas de parada em redutores industriais. Com lubrificante dentro do padrão de limpeza e temperatura estável, a vida útil dos rolamentos se aproxima do valor nominal calculado no projeto.
• Redução de paradas não programadas: o monitoramento em tempo real permite identificar anomalias antes que evoluam para falha. Uma intervenção planejada com 48 horas de antecedência é incomparavelmente mais barata do que uma parada emergencial num sábado à noite com um redutor travado.
• Menor desgaste interno das engrenagens: engrenagens que operam com película lubrificante íntegra e dentro da temperatura de trabalho correta têm vida útil de flanco muito superior. O custo de resubstituição de uma engrenagem helicoidal de grande porte (incluindo desmontagem, usinagem, montagem e alinhamento) é expressivo.

A análise de TCO justifica o investimento numa solução mais completa porque o diferencial de preço na compra geralmente representa uma fração pequena do custo evitado ao longo de cinco, dez ou quinze anos de operação.

Como especificar corretamente um redutor para mineração

A especificação correta de um redutor para aplicação em mineração envolve alguns critérios que vão além do torque nominal. O engenheiro de planta ou o gestor de manutenção que vai especificar precisa ter clareza sobre cada um deles:

• Torque de saída: é o esforço que o redutor precisa entregar continuamente ao equipamento acionado, calculado a partir da potência do motor e da rotação de saída desejada.
• Relação de transmissão: define a diferença entre a velocidade de entrada (motor) e a velocidade de saída (eixo do equipamento). Precisa ser compatível com a curva de operação do equipamento acionado.
• Fator de serviço (FS): é o coeficiente que ajusta o dimensionamento para a severidade do regime operacional. Em termos práticos, o torque nominal do redutor selecionado precisa ser pelo menos igual ao torque calculado da aplicação multiplicado pelo fator de serviço. Para aplicações com choques severos e operação contínua, como britadores e moinhos, o fator de serviço pode chegar a 2,0 ou mais, o que significa que o redutor precisa ser capaz de entregar o dobro do torque nominal calculado. Essa margem existe para absorver os picos de carga sem que as engrenagens ou os eixos entrem em regime de fadiga acelerada.
• Condições ambientais: temperatura ambiente máxima e mínima no local de instalação, presença e intensidade de poeira, umidade, possibilidade de inundação na base. Essas variáveis afetam a seleção do sistema de vedação, o tipo de óleo homologado e a necessidade ou não de aquecimento do lubrificante na partida em ambientes frios.
• Tipo de carga: uniforme (correias em regime estacionário), com choques moderados (peneiras), com choques severos (britadores) ou reversível (alguns sistemas de içamento). Cada categoria implica num fator de serviço diferente e, em alguns casos, em requisitos construtivos específicos.
• Regime de operação: quantas horas por dia o equipamento opera, quantas partidas e paradas por turno, se há variação de carga ao longo do turno. Um redutor que parte 20 vezes por turno carregado tem uma demanda de fadiga muito diferente de um que parte uma vez e opera continuamente.

A Zanini Renk oferece suporte técnico de engenharia para esse processo de especificação como parte do processo de garantir que o equipamento entregue desempenho e durabilidade nas condições reais da planta.

Conheça nossa linha de Redutores de Velocidade Padronizados e dimensione o equipamento industrial ideal para a sua operação de mineração com o RSG For Mining, projetados para nunca parar.

Entre em contato com nossos especialistas.
