Em um ambiente industrial, a parada não planejada de um redutor de velocidade pode custar milhares de reais por hora. O laudo de análise de óleo é uma das ferramentas mais úteis da manutenção preditiva, porque revela sinais de desgaste interno antes que qualquer sintoma visível apareça. Mas, mais importante do que receber esse laudo, é necessário saber interpretar os dados e tomar a ação correta no tempo certo.
O laudo de análise de óleo lubrificante reúne 3 informações principais: a condição do óleo, a presença de contaminantes externos e os sinais de desgaste interno do redutor. E todos precisam ser analisados em conjunto, porque um parâmetro isolado raramente explica a condição real do equipamento.
A condição do óleo mostra se o lubrificante ainda consegue cumprir sua função. Para isso, alguns parâmetros precisam ser avaliados como:
Em termos práticos, essa parte do laudo indica se o óleo ainda forma filme lubrificante, reduz atrito, ajuda no controle de temperatura, protege contra corrosão e carrega partículas até o sistema de filtragem. Inclusive, esses requisitos devem ser observados em óleos lubrificantes de redutores industriais lubrificados por imersão ou sob pressão, especialmente em aplicações que exigem alta proteção contra desgaste.
Água, poeira, partículas sólidas e resíduos de processo podem entrar por respiros, vedações, manuseio incorreto do óleo, falhas de armazenagem ou exposição do redutor a umidade, vapor, calor excessivo, sujeira ou agentes químicos. O que muda a interpretação do laudo porque o desgaste pode estar sendo acelerado por contaminação, e não por uma falha que começou nos componentes internos.
Um aumento de silício, por exemplo, costuma indicar que poeira ou partículas abrasivas entraram no redutor. Se, ao mesmo tempo, o ferro também começa a subir, há indício de que essa contaminação já pode estar acelerando o desgaste interno. Quando o ferro aumenta sem esse sinal de contaminação, a investigação segue outro caminho, mais voltado aos próprios componentes do redutor de velocidade.
Partículas metálicas no óleo podem vir de engrenagens, rolamentos, mancais, eixos ou vedantes. Como cada componente possui uma composição metálica específica, o tipo de elemento encontrado no laudo revela exatamente onde o problema está ocorrendo. Interpretar metais como ferro, cromo, cobre, estanho, alumínio ou níquel sem conhecer a construção do redutor gera conclusões incompletas.
Veja a diferença na prática:
Nos dois casos há presença de ferro, mas a causa e a ação corretiva são completamente diferentes.
Para aprofundar esse diagnóstico, a ferrografia analítica permite avaliar o tamanho, a forma, a composição e a distribuição das partículas suspensas no óleo. Isso ajuda a diferenciar um desgaste natural de problemas graves como fadiga superficial, abrasão ou partículas de corte.
Essa é a diferença entre ler e interpretar o laudo. Ler é apenas olhar os números. Interpretar é cruzar esses dados com o modelo do redutor, o óleo utilizado, a carga, a temperatura de operação e o histórico do equipamento.
Muito além de "aprovado" ou "reprovado"
O laudo não deve ser tratado apenas como aprovação ou reprovação do óleo. Em redutores industriais, ele funciona como uma forma de entender o comportamento interno do equipamento. Quando bem interpretado, mostra se o lubrificante ainda está protegido, se o redutor está sendo contaminado de fora para dentro e se algum componente interno já começou a se degradar.
O laudo de análise de óleo em redutores industriais costuma reunir ensaios físico-químicos, contaminação e desgaste, e como vimos, é importante interpretar o conjunto. Em uma caixa de engrenagens, viscosidade, água, metais, acidez e partículas contam partes diferentes da mesma história:
A viscosidade é um dos primeiros itens que devem ser avaliados no laudo de análise do óleo, pois é o que informa sobre a capacidade do óleo de formar uma película entre os dentes das engrenagens e em regiões de contato dos rolamentos.
Se o óleo fica fino demais, essa película pode não ser suficiente para sustentar o peso da carga; se fica muito espesso, pode dificultar a circulação, aumentar a temperatura e comprometer a lubrificação nos pontos críticos.
Em redutores industriais, a viscosidade deve ser comparada com a do óleo novo utilizado como referência. Esses equipamentos costumam trabalhar com óleos ISO VG 220, 320 ou 460, dependendo da aplicação, da carga, da rotação, da temperatura e do tipo de lubrificação.
De forma prática:
|
Variação de viscosidade |
Como interpretar |
|
Até ±10% em relação ao grau ISO |
Dentro da normalidade. |
|
Entre ±10% e ±20% |
Exige atenção e acompanhamento. |
|
Acima de ±20% |
A substituição do óleo deve ser considerada. |
Estudos técnicos sobre óleo de engrenagens também reforçam que mudanças relevantes de viscosidade comprometem a capacidade de lubrificação e devem orientar ação de manutenção. E a causa da variação importa tanto quanto o número:
|
Alteração de viscosidade |
O que pode indicar |
|
Viscosidade aumentada |
Oxidação, entrada de água ou uso de óleo incorreto. |
|
Viscosidade reduzida |
Contaminação com solvente, degradação de aditivos modificadores de viscosidade ou mistura com outro óleo de menor grau ISO. |
Por isso, quando a viscosidade sai do esperado, é importante analisar o motivo pelo qual o óleo mudou. Um case sobre interpretação de análise de óleo em redutores, publicado pela Sumitomo Drive Technologies, mostra essa relação: em um redutor de esteira que operava havia cerca de 10 anos, o uso de um óleo de 150 cSt não aprovado pelo fabricante foi associado ao aumento de partículas ferrosas. Quando o óleo foi corrigido para 220 cSt, conforme especificação aprovada, a geração de partículas de ferro caiu mais de 50%.
A presença de água no óleo é crítica em redutores porque interfere na formação da película lubrificante, favorece corrosão, acelera oxidação e pode reduzir a vida útil de rolamentos. Por isso, em sistemas de engrenagens, a presença de água deve ser tratada com atenção mesmo em níveis baixos.
O guia técnico da Timken sobre lubrificação de rolamentos e contaminação por água indica que:
Ou seja, não é preciso haver água visível no óleo para que o dano comece.
Para redutores industriais, o ensaio de Karl Fischer é o método mais indicado, pois mede de forma quantitativa a exata concentração de água no óleo (em ppm ou percentual de massa). Embora o teste de crepitação consiga sinalizar a presença de umidade, ele é apenas qualitativo e pouco preciso. Em sistemas críticos, esperar a água se tornar visível a olho nu costuma significar agir tarde demais.
Existem algumas situações que podem gerar água internamente:
A espectrometria de metais é a técnica que mede a quantidade e o tipo de elementos químicos presentes no óleo.
Em um redutor industrial, componentes como engrenagens, rolamentos, buchas, mancais, eixos e carcaças são feitos de materiais distintos (como ferro, cromo, bronze ou alumínio). Por isso, quando o óleo apresenta alta concentração de um metal específico, é possível rastrear com precisão qual parte interna começou a se degradar.
Confira a tabela abaixo com orientações sobre o que cada elemento pode indicar:
|
Elemento |
O que pode indicar no redutor |
Ação inicial sugerida |
|
Ferro (Fe) |
Desgaste de engrenagens, eixos ou superfícies ferrosas internas |
Comparar com histórico, avaliar tendência e cruzar com vibração |
|
Cromo (Cr) |
Possível desgaste de rolamentos ou componentes de aço-liga |
Verificar rolamentos, padrão de vibração e temperatura |
|
Cobre (Cu) |
Desgaste de buchas, mancais de deslizamento ou ligas metálicas internas |
Inspecionar componentes com ligas de cobre e verificar lubrificação |
|
Silício (Si) |
Entrada de poeira, partículas abrasivas ou contaminação externa |
Verificar respiro, vedações, filtragem e armazenagem do óleo |
|
Alumínio (Al) |
Contaminação externa ou desgaste de componentes, dependendo da relação com silício |
Comparar com silício e investigar filtros, vedações e componentes internos |
A quantidade de elementos analisados também muda a profundidade do diagnóstico. Pacotes básicos de análise preditiva costumam avaliar um conjunto menor de metais de desgaste, enquanto análises mais completas, com mais elementos, permitem observar também aditivos e contaminantes com mais detalhe. Isso ajuda a diferenciar desgaste mecânico de degradação do próprio pacote de aditivos do óleo.
O Número de Acidez Total (TAN) mede a acidez acumulada no lubrificante em mg KOH/g. Em redutores industriais, esse ensaio avalia o envelhecimento do óleo por oxidação e o esgotamento dos aditivos de proteção. O resultado da amostra deve ser sempre comparado com o do óleo novo, pois alguns lubrificantes já saem de fábrica com TAN inicial elevado devido à sua aditivação.
O alerta amarelo surge quando o TAN apresenta uma elevação consistente em relação ao valor do óleo novo (geralmente um aumento de 0,5 a 1,0 mg KOH/g). Isso sinaliza a formação de novos ácidos pela oxidação. Quando o TAN atinge valores críticos (como acima de 2,0 a 3,0 mg KOH/g), a condição se torna corrosiva para as superfícies metálicas e a troca do óleo passa a ser urgente.
A temperatura acelera diretamente esse processo. Pela regra técnica da tribologia, a cada 10 °C de aumento na temperatura de operação, a taxa de oxidação do óleo tende a dobrar. Dessa forma, um redutor operando 20 °C acima do previsto envelhece o lubrificante até 4 vezes mais rápido, encurtando drasticamente a vida útil do ativo.
A contagem de partículas ISO 4406 mostra o nível de limpeza do óleo por meio de 3 números separados por barras como 18/16/13. Cada número representa a quantidade de partículas por mililitro em uma faixa de tamanho:
Vale destacar que quanto menor o código, mais limpo está o óleo.
A espectrometria tradicional (ICP) é excelente para monitorar a tendência de metais em partes por milhão (ppm). Porém, ela tem uma limitação crítica em redutores: só detecta partículas menores que 10 mícrons.
Como falhas em engrenagens e rolamentos costumam gerar fragmentos bem maiores, o laudo pode mostrar níveis "estáveis" de ferro enquanto o equipamento está se deteriorando por dentro. Para não cair nesse falso sinal de segurança, o diagnóstico deve ser complementado por três análises fundamentais:
O PQ Index mede a massa total de ferro na amostra, independentemente do tamanho da partícula.
Nesse cenário, não basta apenas trocar o óleo. É indispensável investigar o equipamento de imediato com análise de vibração, boroscopia ou ferrografia.
A ferrografia analítica complementa esse diagnóstico porque separa as partículas por tamanho e formato em uma lâmina de vidro, com auxílio de campo magnético. Depois, o analista observa essas partículas em microscópio e avalia não apenas o quanto está desgastado, mas também que tipo está ocorrendo. Por exemplo:
|
Tipo de partícula |
O que pode indicar |
|
Partículas alongadas |
Desgaste por deslizamento. |
|
Fragmentos maiores e irregulares |
Fadiga superficial. |
|
Partículas com sinais de oxidação |
Corrosão ou contaminação por água. |
Essa diferença é decisiva em redutores. Descobrir que há ferro no óleo é útil, mas saber se esse ferro vem de desgaste normal, abrasão, fadiga de engrenagem ou corrosão muda a ação de manutenção. Em alguns casos, a decisão pode ser reforçar a filtragem e reduzir o intervalo de coleta. Em outros, pode ser necessário:
Vale ressaltar que a ferrografia não substitui a espectrometria, já que ambos respondem perguntas diferentes. A espectrometria ajuda a acompanhar a evolução dos elementos químicos ao longo do tempo, enquanto a ferrografia mostra a morfologia das partículas, ou seja, o formato, o tamanho e o tipo de desgaste. Quando usados juntos, eles entregam uma visão mais completa da condição interna do redutor.
Em vez de avaliar apenas o óleo coletado na amostra, esse método analisa o material retido no elemento filtrante durante semanas de operação. A Noria Brasil explica que esse processo remove partículas do meio filtrante e as isola para análise laboratorial, permitindo assim avaliar tipo, tamanho e forma dos detritos. O que é muito útil, principalmente em redutores com filtragem, porque o filtro pode ter capturado justamente as partículas maiores que não aparecem bem na análise convencional do óleo.
A confiabilidade de um laudo de óleo não depende apenas da precisão do laboratório, mas da qualidade da amostragem feita em campo. Se a coleta for inadequada, todo o investimento em análise preditiva é perdido, gerando diagnósticos incorretos que podem mascarar falhas graves em redutores industriais.

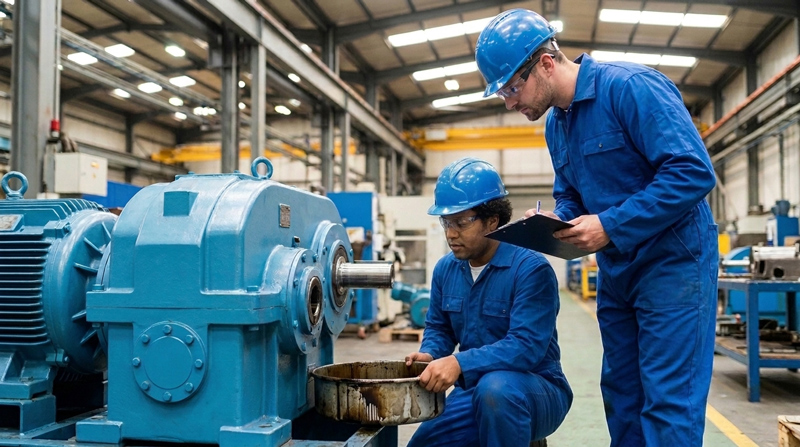

A análise de óleo começa antes do laboratório. Em redutores industriais, uma coleta mal executada pode gerar um laudo aparentemente normal, mas que não reflete a real condição do equipamento. Isso acontece porque partículas de desgaste, água e contaminantes não se distribuem de forma uniforme no reservatório em todas as condições de operação.
O ponto de amostragem deve estar localizado em uma região de fluxo ativo, onde o óleo carrega informações em tempo real do contato entre engrenagens e rolamentos.
Antes de preencher o frasco definitivo, o ponto de amostragem precisa ser purgado (flushing) com o próprio óleo do sistema. Essa etapa elimina resíduos de análises anteriores, sujeira acumulada na válvula e umidade da tubulação, garantindo que o laboratório analise apenas o fluido em circulação.
Tão importante quanto a amostra física é o contexto enviado ao laboratório. Para entregar uma interpretação assertiva, os analistas precisam receber:
Sem essas informações, o laudo perde valor técnico. O laboratório conseguirá medir a viscosidade, acidez e teor de metais, mas não saberá dizer se aqueles valores representam uma degradação natural, o efeito de uma intervenção recente ou uma tendência crítica de falha. A precisão da decisão técnica depende diretamente da qualidade da amostra e da riqueza dos dados fornecidos.
Definir o intervalo das análises de óleo usando apenas o calendário (seja mensal, trimestral ou semestral) é um erro comum na manutenção. Para acertar essa frequência, é preciso entender um conceito fundamental da manutenção preditiva: a Curva P-F.
A Curva P-F ilustra o comportamento de um equipamento ao longo do tempo quando um processo de degradação se inicia:
A distância entre o Ponto P e o Ponto F é a janela de oportunidade que a sua equipe tem para identificar o problema, planejar a manutenção e intervir sem causar uma parada não programada.
Para que a análise de óleo funcione como uma ferramenta preventiva eficiente, o intervalo entre as coletas precisa ser consideravelmente menor do que a janela P-F.
Se um modo de falha evolui em 250 horas de operação, por exemplo, uma coleta semestral é inútil: o problema vai surgir, evoluir e quebrar o redutor sem que a análise tenha tempo de alertar a equipe.
A frequência de monitoramento deve levar em consideração quatro critérios fundamentais:
|
Critério |
Por que influencia a frequência da análise |
|
Criticidade do redutor |
Quanto maior o impacto de uma falha na produção, menor deve ser o intervalo entre coletas. |
|
Histórico do equipamento |
Redutores com falhas anteriores ou tendência de desgaste exigem acompanhamento mais próximo. |
|
Condições de operação |
Carga, temperatura, umidade, poeira e regime de trabalho podem acelerar a degradação do óleo e o desgaste interno. |
|
Janela de resposta (Intervalo P-F) |
A amostragem deve garantir que a alteração no óleo seja vista com tempo suficiente para comprar peças e agendar a parada técnica. |
A frequência inicial de amostragem não deve ser definida do grau de impacto que o redutor causa no processo produtivo:
A verdadeira manutenção preditiva é dinâmica. O cronograma original deve ser quebrado imediatamente e a amostragem deve ser antecipada sempre que surgir qualquer um destes gatilhos:
|
Gatilho Observado |
Por que exige antecipação da coleta |
|
Poeira, umidade, calor extremo ou lavagem de área |
Aceleram drasticamente a oxidação do óleo e o risco de contaminação por água. |
|
Aumento na tendência de metais de desgaste ou PQ Index |
Indica que um componente interno (engrenagem ou rolamento) iniciou processo de degradação. |
|
Óleo em estágio avançado de uso (TAN elevado) |
A perda da aditivação faz com que a degradação e a acidez passem a evoluir em ritmo exponencial. |
|
Intervenção recente (troca de óleo, vedação ou peças) |
Exige coletas mais próximas no início para confirmar o assentamento das peças e se a intervenção sanou o problema. |
|
Equipamentos sem redundância na linha |
Exigem tolerância zero a incertezas. |
Um redutor novo ou recém-reformado pode exigir coletas quinzenais no primeiro mês para estabelecer a sua linha de base. Uma vez comprovada a estabilidade dos indicadores, o intervalo pode ser espaçado com segurança.
Da mesma forma, ao menor sinal de anomalia (como alta no TAN ou na contagem de partículas), a amostragem do mês seguinte deve ser trazida para a semana seguinte.
Em suma: O objetivo não é coletar óleo o tempo todo, mas sim coletar de forma inteligente. A agenda de amostragem deve ser um plano vivo, ajustado constantemente pela combinação de criticidade, histórico do ativo, Curva P-F e condições reais do ambiente.
O laudo de análise de óleo precisa levar a uma decisão prática. Embora cada laboratório use sua própria forma de sinalização, como cores, faixas ou níveis de severidade, a interpretação pode ser organizada em 3 tipos de alerta:
Um alto teor de silício acompanhado de ferro crescente, por exemplo, normalmente aponta para entrada de poeira ou partículas abrasivas acelerando o desgaste interno. Nesse caso, a primeira ação não é necessariamente abrir o redutor, mas eliminar a entrada do contaminante. Para isso, é preciso verificar:
Se a causa externa continuar, então a troca do óleo pode resolver apenas temporariamente. Por isso é importante entender o que o laudo está mostrando, e se a ação deve ser externa, interna ou em ambas.
O óleo homologado é um lubrificante que passou por testes rigorosos e recebeu a aprovação oficial e formal do fabricante do equipamento (conhecido na indústria como OEM – Original Equipment Manufacturer). Usar o lubrificante correto não serve apenas para preservar a garantia ou proteger as engrenagens, mas também é o que garante a precisão da análise de laboratório.
O laudo não mede apenas metais de desgaste ou sujeira; ele também identifica os elementos químicos do pacote de aditivos do próprio óleo (como zinco, fósforo, cálcio, boro e silício).
Sem a especificação homologada e a amostra do óleo novo como referência, a interpretação do laudo é comprometida por dois motivos principais:
Fabricantes de redutores como a Zanini Renk exigem critérios rigorosos para a homologação de óleos (norma DIN 51517 part 3, classificação CLP, extrema pressão e estabilidade ao envelhecimento).
Esses requisitos protegem a mecânica do equipamento e garantem que o comportamento químico do fluido seja previsível ao longo de toda a sua vida útil.
A análise de óleo só é eficiente se os dados forem confiáveis e interpretados no contexto correto. Pequenos desvios na amostragem ou na leitura do relatório podem levar a diagnósticos equivocados, resultando em paradas desnecessárias ou, pior, em falhas severas ignoradas.
A regra de ouro da amostragem inicial: A Machinery Lubrication e fabricantes como a Sumitomo recomendam que a primeiríssima amostra enviada ao laboratório seja do óleo novo, sem uso. Essa referência revela a química exata da formulação original do produto. Sem ela, elementos do pacote de aditivos (como zinco, fósforo e cálcio) podem ser confundidos com contaminantes ou desgaste, comprometendo o diagnóstico desde o primeiro dia.
Um laudo de análise de óleo só entrega inteligência preditiva quando apoiado em uma base técnica sólida: lubrificante homologado, amostragem bem executada e interpretação alinhada ao projeto original do equipamento. Negligenciar qualquer uma dessas etapas expõe a operação ao risco de paradas desnecessárias ou, pior, a falhas catastróficas em componentes críticos.
Como fabricante de redutores industriais, a Zanini Renk fornece suporte técnico especializado para alinhar as diretrizes do laudo à aplicação real do seu ativo, considerando carga, temperatura, regime de trabalho e criticidade.
Se o seu redutor opera em condições severas ou é peça-chave na linha de produção, contar com essa avaliação garante decisões seguras antes que os sinais de desgaste virem prejuízo.
Quer assegurar a máxima vida útil do seu ativo? Consulte a lista de óleos homologados pela Zanini Renk ou fale com a nossa equipe técnica para avaliar a aplicação exata do seu redutor.
